ایجاد و استفاده از ابر نقاط (Point Cloud) - قسمت دوم

نرم افزار سالیدورکس در ایجاد سطوح از منحنی های NURBS استفاده می کند و اصولا بر پایه ابر نقاط کار نمی کند اما با این حال توسط برنامه های جانبی و روشهای دیگر امکان استفاده از ابر نقاط را دارا می باشد. در این بخش به بررسی چگونگی ساخت ابر نقاط و استفاده از آنها در سالیدورکس می پردازیم. لطفا برای دیدن ادامه مطلب روی لینک ادامه مطلب کلیک کنید.

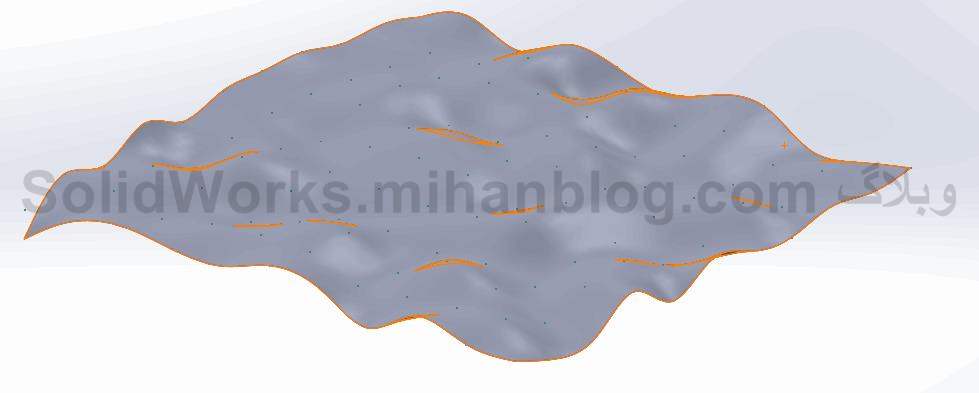

Point Cloud


استفاده از Spline

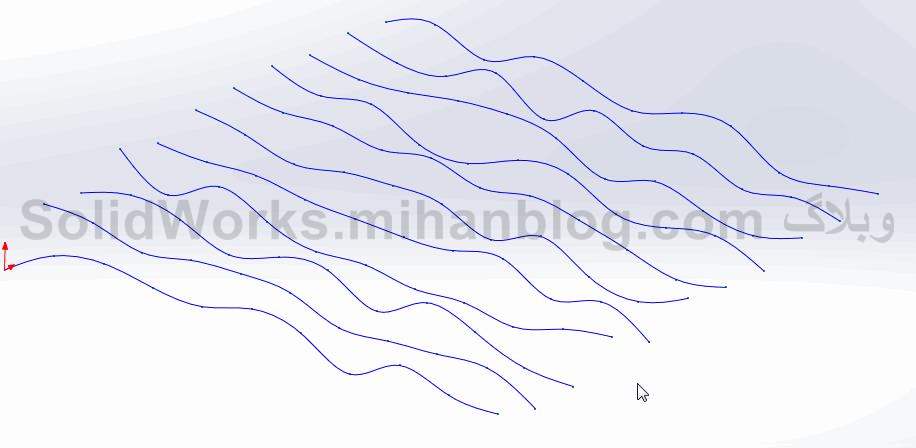

روش دیگر استفاده از Spline و ایجاد سطح توسط روشهای متداول است. بدین منظور ابتدا یک 3DSketch را ایجاد کرده و نقاط را با توجه به جهت صحیح توسط Spline به یکدیگر وصل می کنیم. ( همچنین می توانید از Curve Through reference Points نیز این محنی ها را ایجاد کنید.)

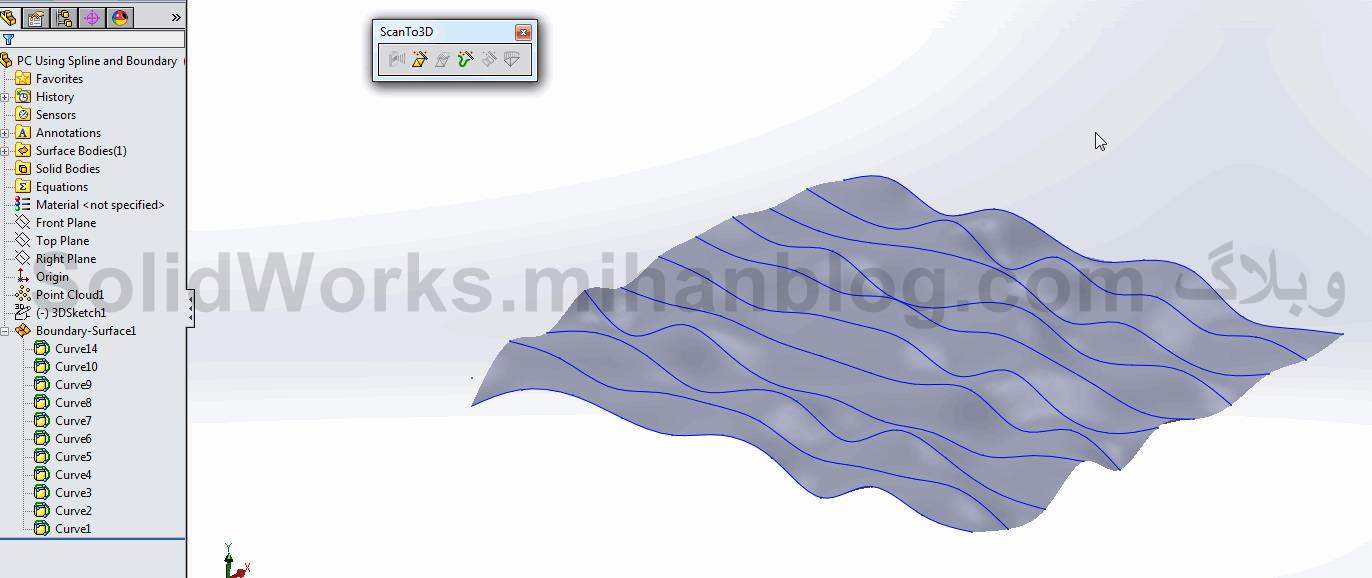

سپس با استفاده از Boundary و یا Loft می توانید سطح نهایی را بوجود آورید.



استفاده از Curve Through XYZ Points

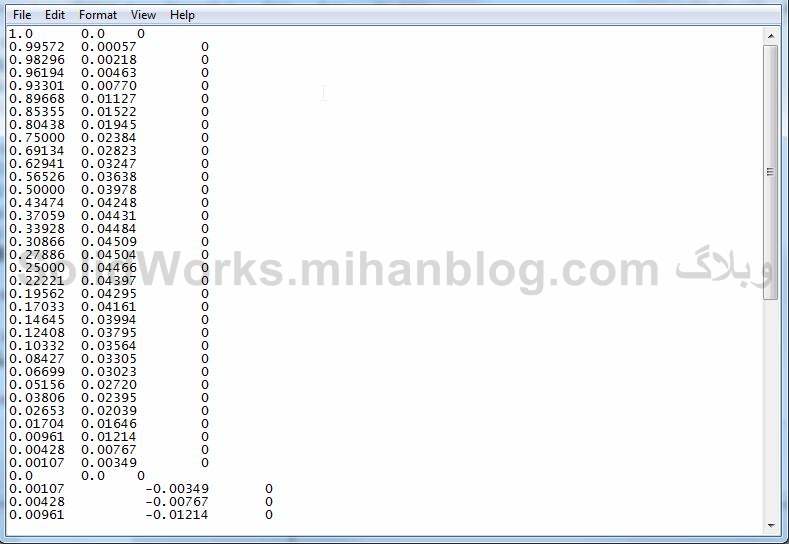

در صورتیکه ابر نقاط دوبعدی باشد ( مانند مقطع ایرفویل ) میتوان از این منحنی استفاده کرد. همانطور که در شکل زیر می بینید ستون سوم فایل مربوط به ابر نقاط صفر می باشد.

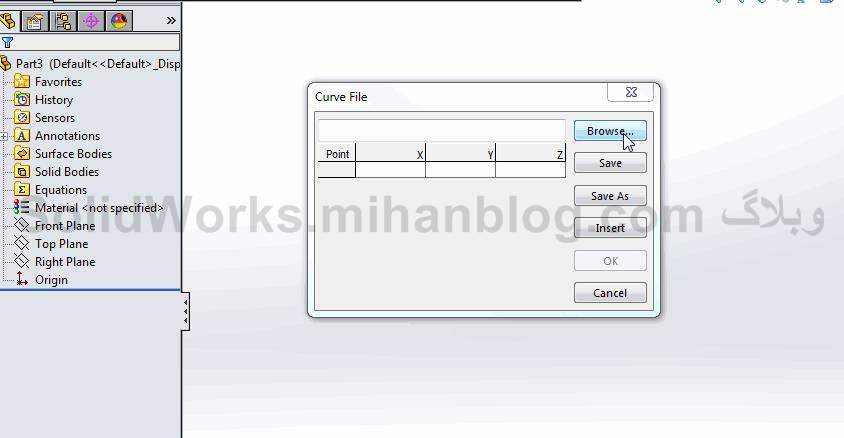

 ابتدا باید دستور Curve Through XYZ Points را اجرا کرده و گزینه Browse را انتخاب کنید.

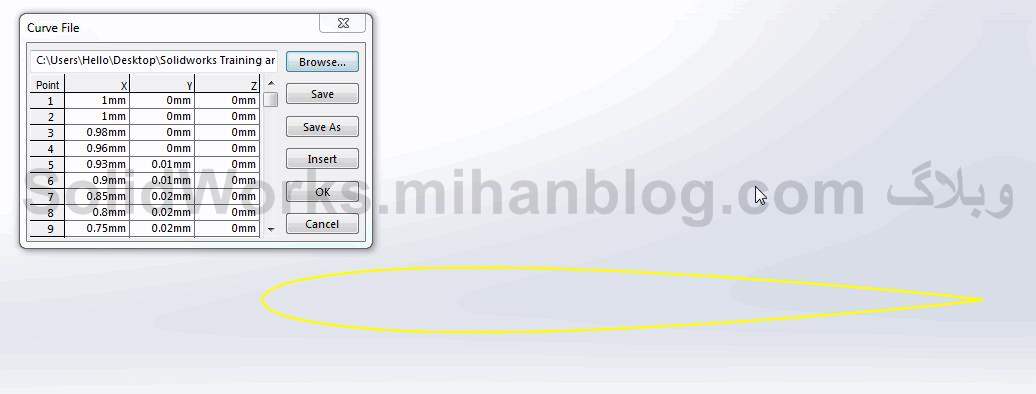

با انتخاب فایل txt مختصات نقاط وارد می شوند.

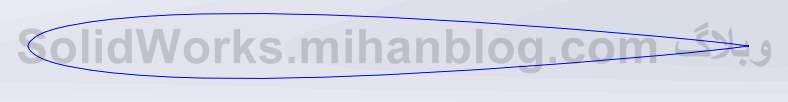

و با تایید دستور منحنی عبوری از تمام نقاط ایجاد می شود.






نوع مطلب : گام به گام
