فایلهای STL در SolidWorks

پرینترهای سه بعدی و اسکنرهای سه بعدی عموما از فرمت STL پشتیبانی میکنند. همانطور که در شکل زیر میبینید در این فرمت سطوح خارجی مدل توسط مثلثهای دو بعدی باز سازی می شوند. نرم افزار سالیدورکس قابلیت بازکردن و ادیت این فرمت را دارا می باشد که در این بخش به بررسی آن می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

STL Files in SolidWorks

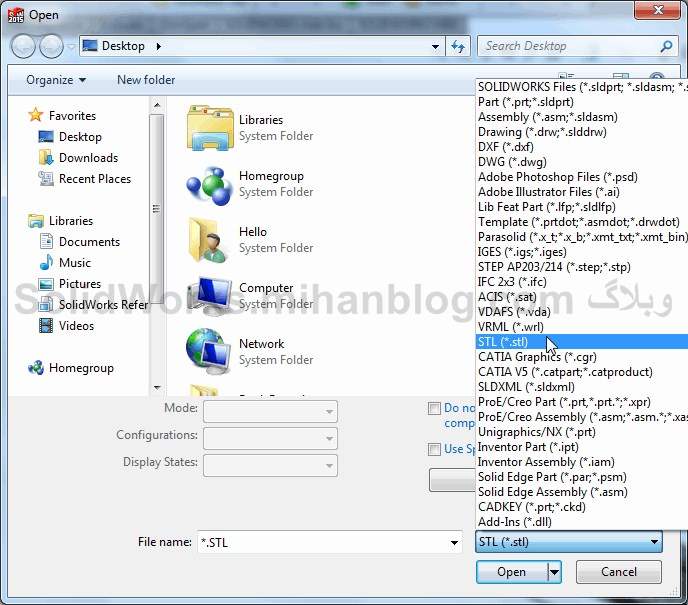

برای باز کردن فایلهای STL ابتدا روی Open کلیک کرده و در منوی انتخاب نوع فایل گزینه *.STL را انتخاب می کنیم.

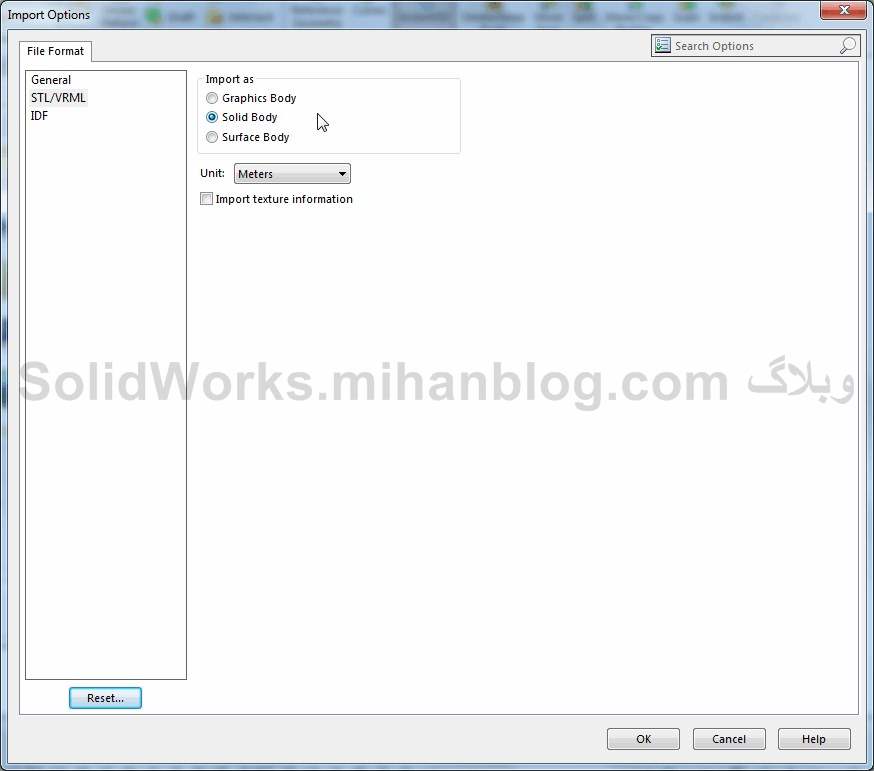

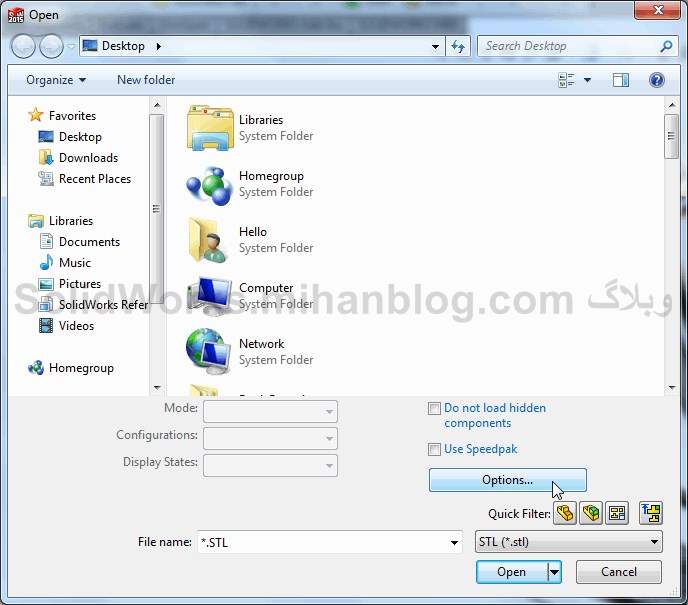

حال با انتخاب گزینه Option میتوان روش باز کردن فایل STL را مشخص کرد.





سه روش موجود برای باز کردن فایلهای STL عبارتند از:
  • Graphics Body: در اینحالت تنها شکل مدل وارد نرم افزار شده ولی هیچ یک از سطوح و سایر ایتم های آن قابل انتخاب نیست. از این مورد تنها برای دیدن مدل می توان استفاده کرد.
  • Solid Body: با انتخاب این گزینه مدل STL بصورت یک مدل صلب در نرم افزار باز می شود.
  • Surface Body: با انتخاب این گزینه مدل STL بصورت سطوح Surface در نرم افزار باز می شود.


در قسمت بعدی این آموزش به بررسی باز کردن فایلهای STL پیچیده در  SolidWorks می پردازیم.
