باز کردن فایلهای STL پیچیده در SolidWorks

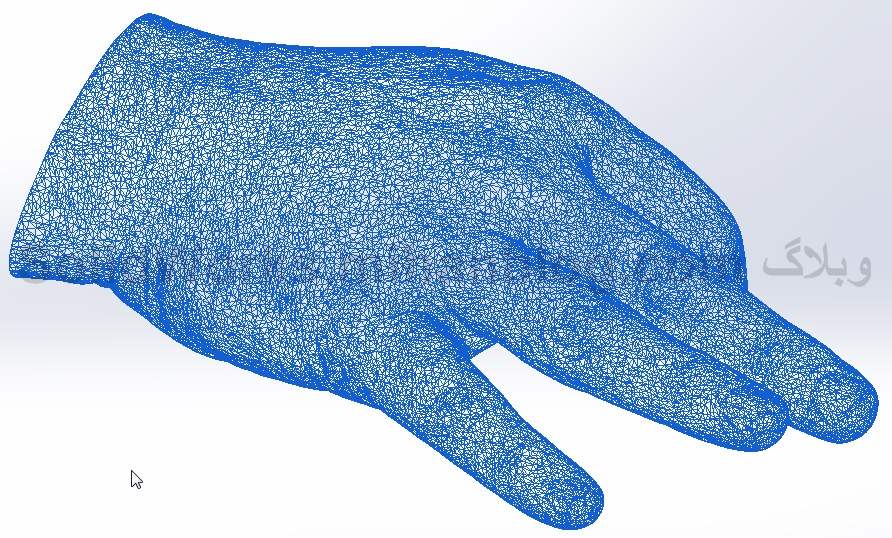

یکی از محدودیتهای سالیدورکس در باز کردن فایلهای STL در تعداد مثلثهای تشکیل دهنده مدل STL می باشد. در صورتیکه این تعداد بیشتر از 20000 باشد نرم افزار قادر به باز کردن فایل نیست. در این بخش به بررسی روشهایی می پردازیم که میتوان توسط آنها این فایلها را در سالیدورکس Import کرد. لطفا برای دیدن مطلب روی لینک ادامه مطلب کلیک کنید.

Opening STL files in SolidWorks

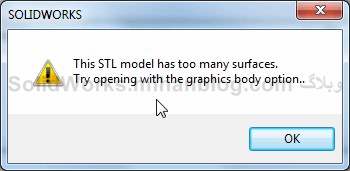

در صورتیکه بخواهید توسط دستور Open یک فایل STL پیچیده را در سالیدورکس باز کنید با پیغام خطای زیر روبرو می شوید.



برای حل این مشکل می توان از یکی از روشهای زیر برای باز کردن این فایلها استفاده کرد.

استفاده از ScanTo3D

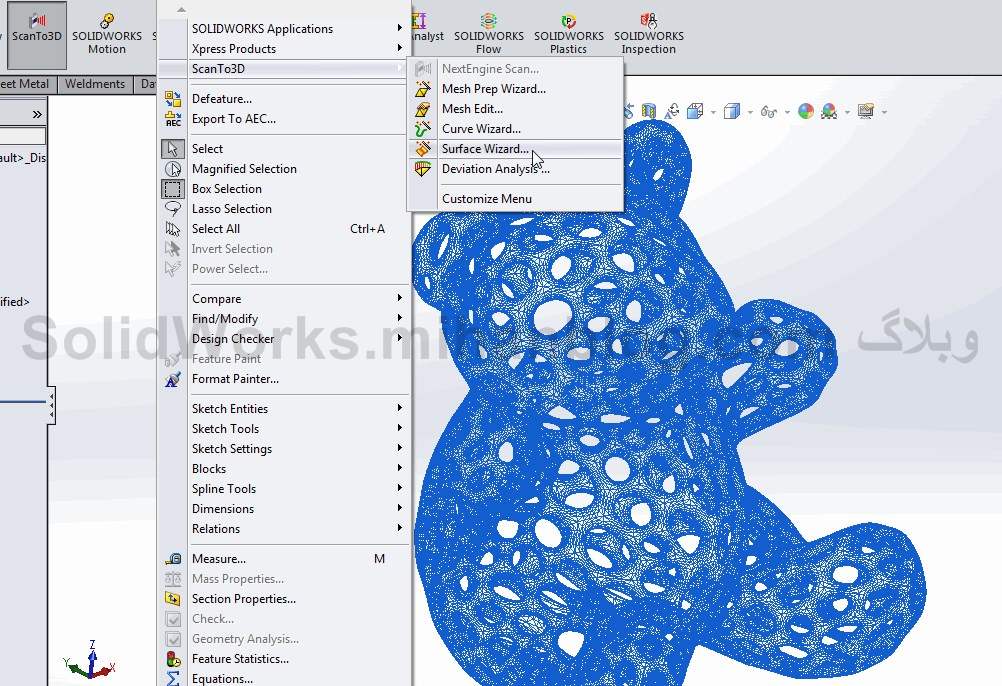

برای استفاده از این قابلیت ابتدا باید این Add-In را فعال کرد و سپس با استفاده از قابلیت Surface Wizard میتوان Mesh ورودی را به Surface تبدیل کرد.





استفاده از MeshLab

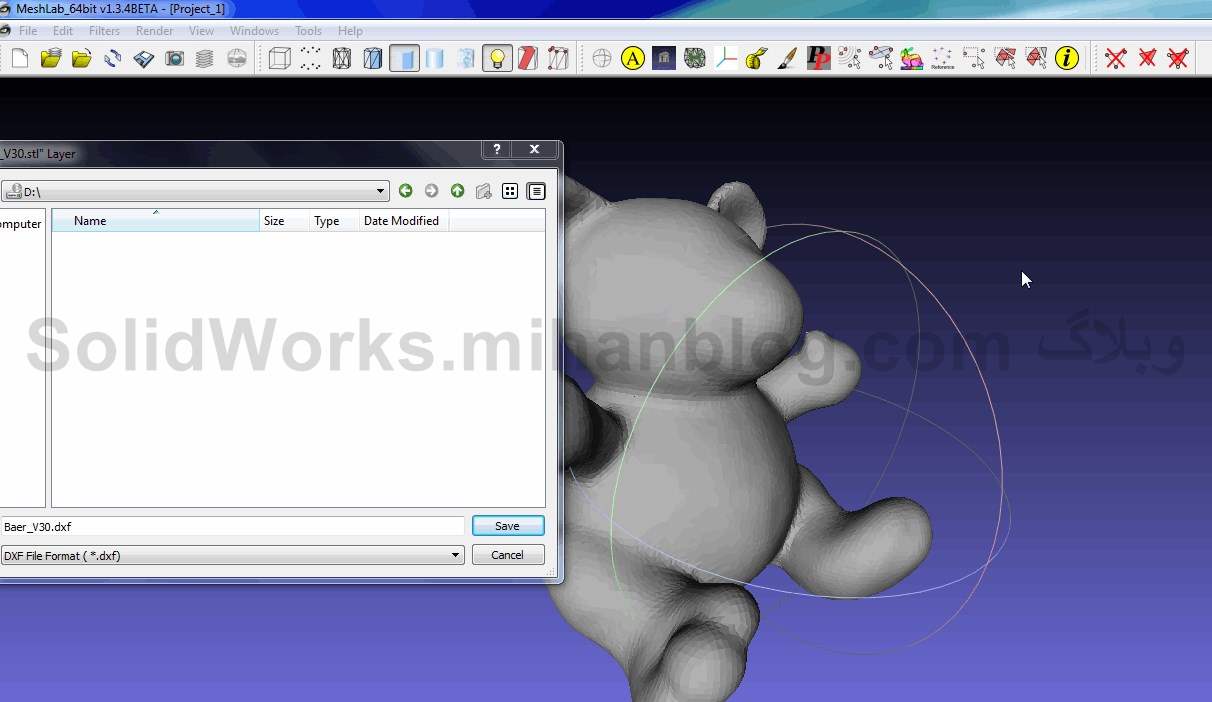

نرم افزار MeshLab یک نرم افزار رایگان بوده که از اینترنت قابل دانلود و نصب می باشد. پس از نصب این نرم افزار میتوان فایل STL مورد نظر را در آن باز کرده و سپس آنرا با فرمت DXF ذخیره نمود.

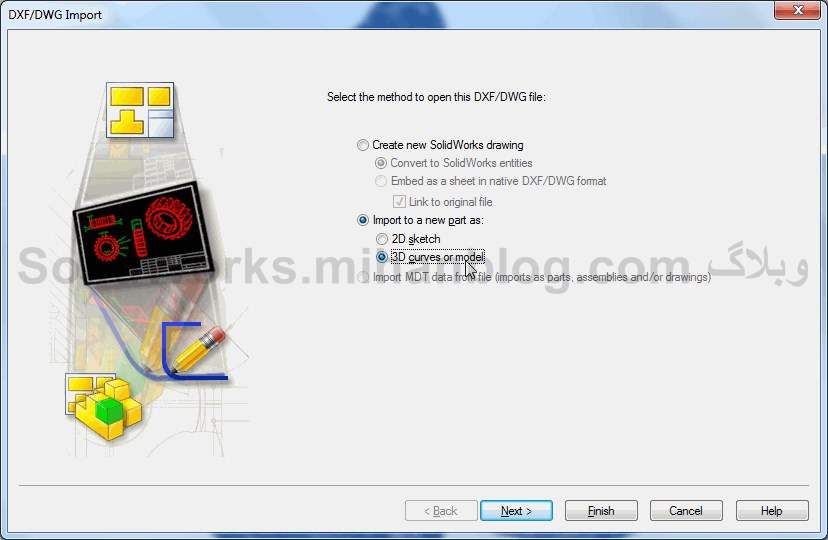

سپس در SolidWorks با اجرای دستور Open و انتخاب فایل DXF پنجره زیر باز می شود که می بایست گزینه 3D Curves or model را انتخاب کرد.



با اتخاب گزینه Finish مراحل ایجاد مدل آغاز می گردد. باید توجه داشت این روش با توجه به پیچیدگی مدل STL می تواند بسیار زمانبر باشد.

استفاده از نرم افزار های دیگر

با استفاده از نرم افزار های دیگر مانند 3Dmax و یا Rhino 3D میتوان فایل STL را به فرمتهای قابل اجرا در سالیدورکس (مانند IGES یا STEP) تبدیل کرد.
