رنگ آمیزی قطعات در سالیدورکس

یکی از روشهایی که می توان برای بهبود بصری قطعات و اسمبلیها در سالیدورکس استفاده کرد این است که قطعات و یا سطوح را با رنگهای مختلف نشان دهید. استفاده از از رنگ آمیزی در سالیدورکس ممکن است در نگاه اول کمی گیج کننده بنظر آید ولی در این بخش بشما خواهیم گفت چگونه براحتی اینکار را انجام دهید. لطفا برای دیدن ادامه مطلب روی لینک ادامه مطلب کلیک کنید.

Coloring In SolidWorks


سیستم رنگ آمیزی در سالیدورکس بر حسب حق تقدم می باشد . در لیست زیر این حق تقدم را مشاهده می کنید. آیتمهایی که در بالای لیست قرار دارند حق تقدم بالاتری دارند.
  • Component
  • Face
  • Feature
  • Body
  • Part

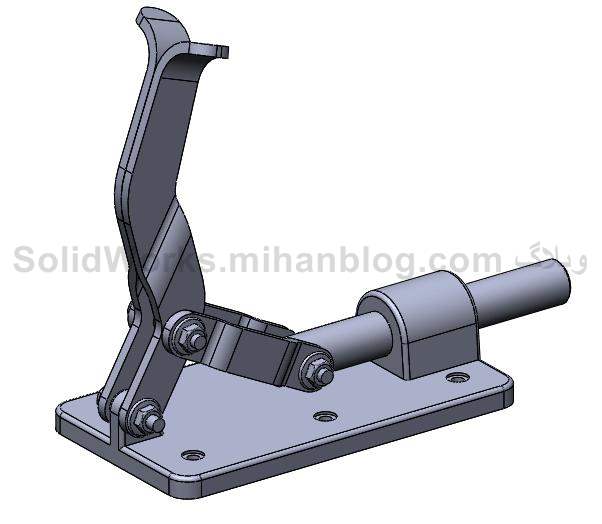

اجازه دهید با یک مثال این مورد را توضیح دهیم. در اسمبلی فوق بر روی سطح مشخص شده کلیک کرده و از Appearance روی گزینه Face کلیک میکنیم.

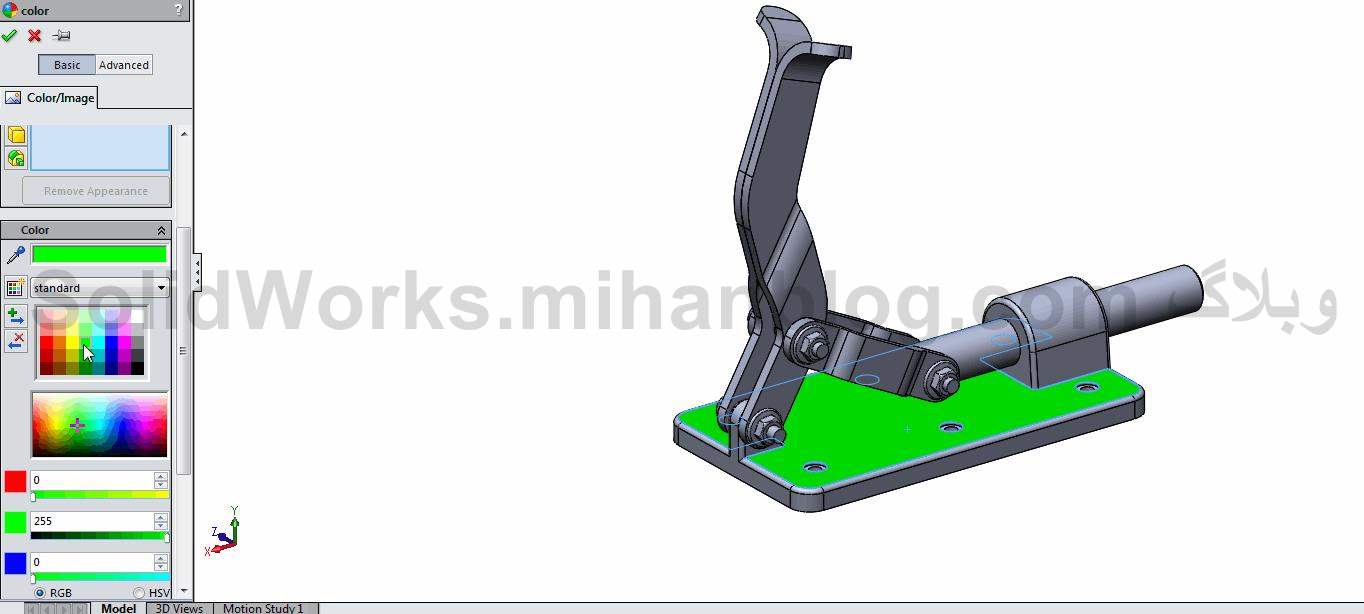

از پالت رنگی را انتخاب می کنیم. همانطور که در شکل زیر می بینید این رنگ به Face انتخاب شده اعمال می شود.

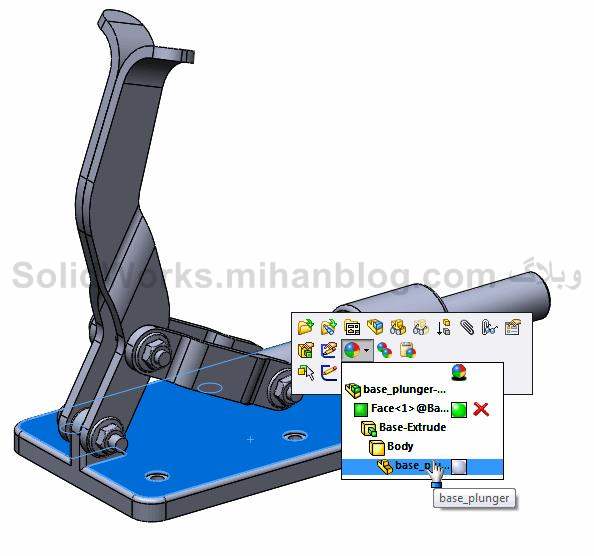

حال با انتخاب مجدد سطح اینبار از گزینه های موجود Part را انتخاب می کنیم.

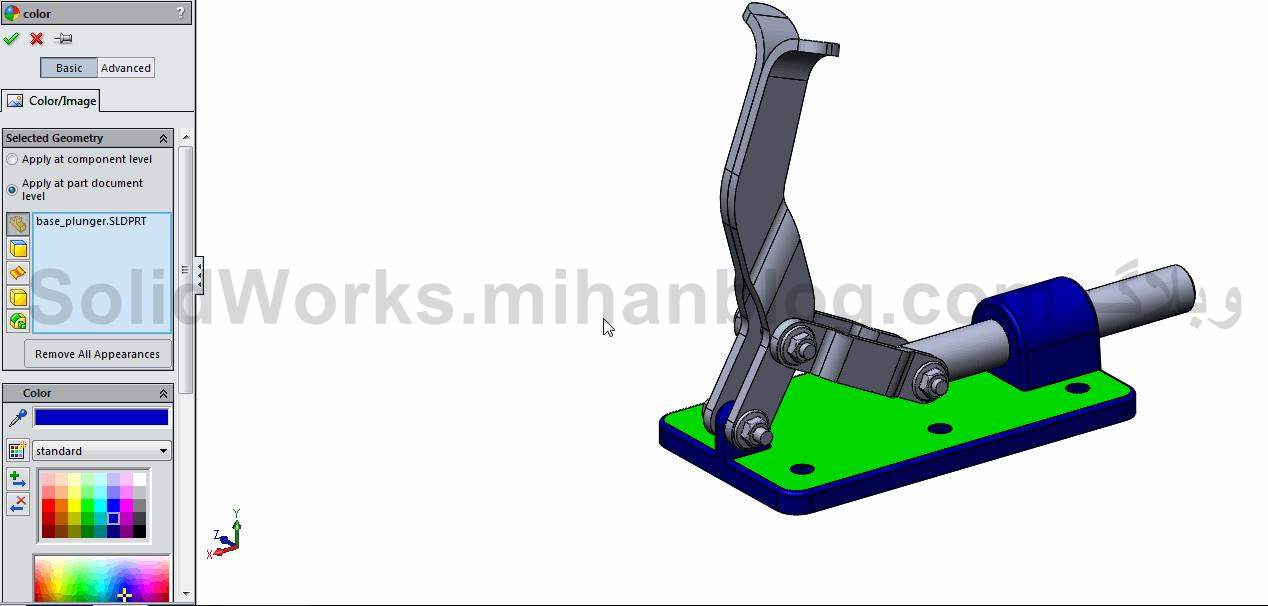

با انتخاب رنگ از پالت مشاهده می کنید قطعه تغییر رنگ می دهد ولی رنگ Face تغییری نمی کند چون Face از تقدم بالاتری برخوردار است.

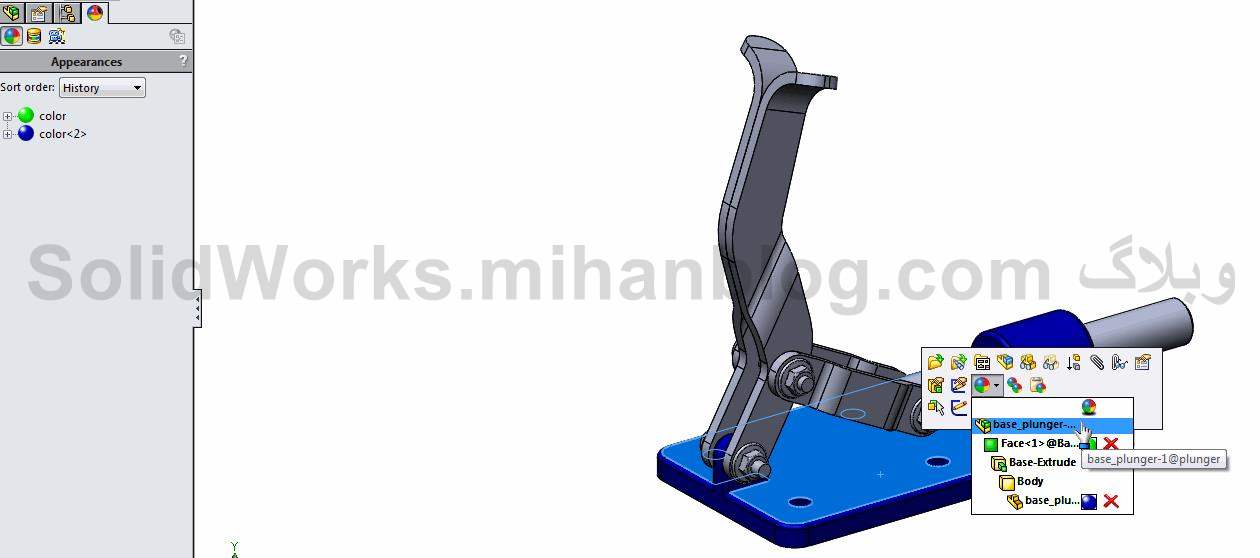

بعنوان آخرین تغییر اینبار با انتخاب مجدد سطح از گزینه های Appearance گزینه Component را انتخاب می کنیم.

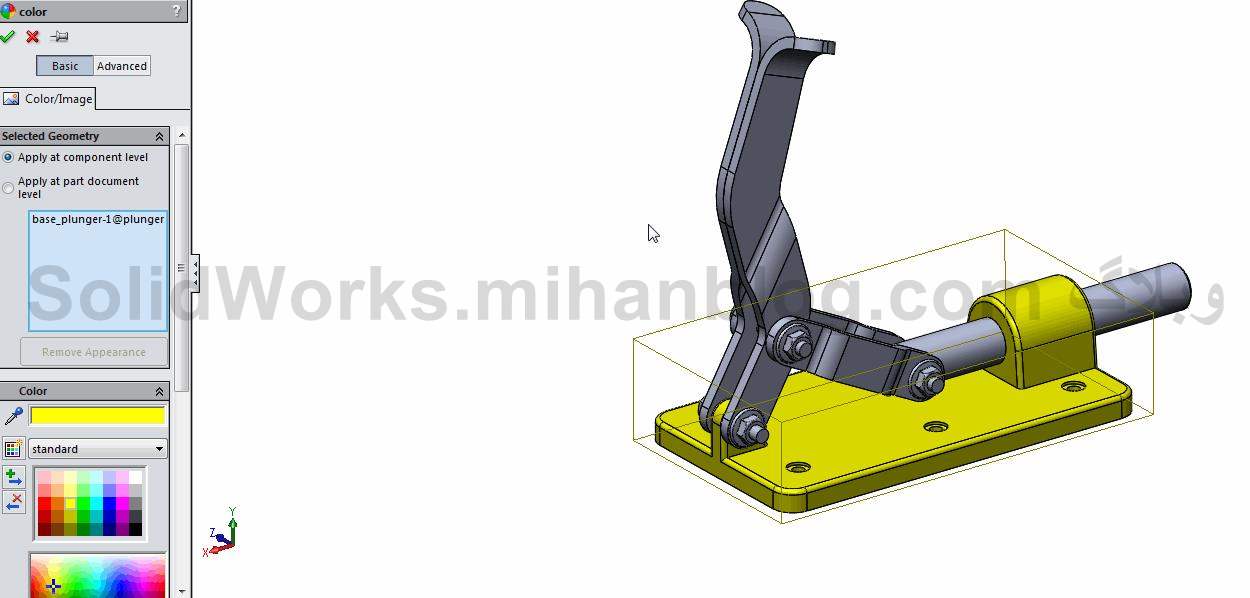

همان طور که میبینید اینبار با تغییر رنگ، کل قطعه تغییر رنگ می دهد.

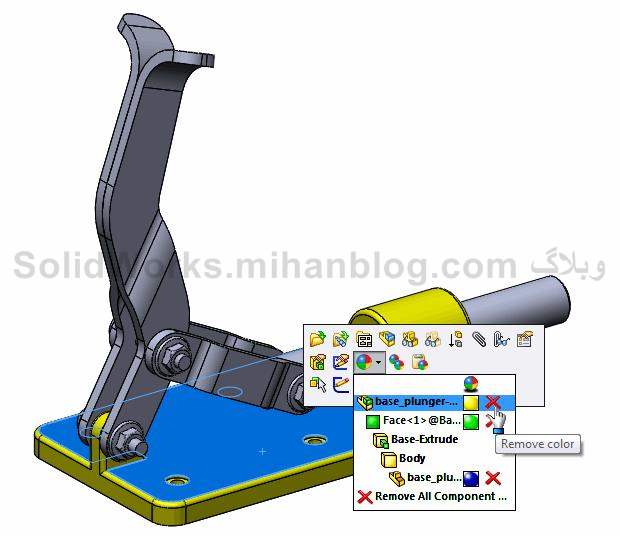

همانطور که مشاهده می کنید  بر حسب تقدم رنگها اعمال می شوند. در صورتیکه بخواهید هر یک از لایه های رنگ را از بین ببرید تنها لازم است با انتخاب مجدد Appearance و استفاده از Remove Color لایه رنگ مورد نظر را حذف کنید.
