دستور Mirror Part

این دستور از جمله دستورات کاربردی ( بخصوص در Sheet Metal ) میباشد که در این قسمت به آن میپردازیم. لطفا برای دیدن ادامه مطلب روی لینک ادامه مطلب کلیک کنید.

Mirror Part

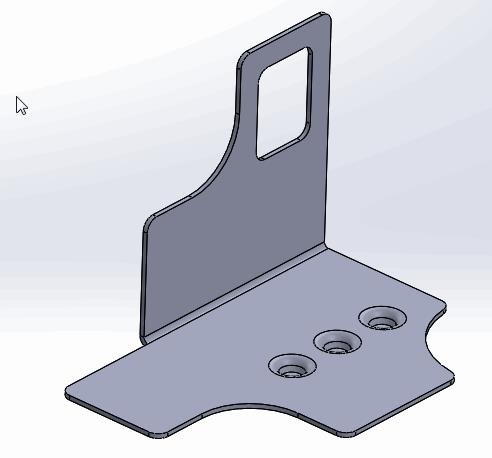

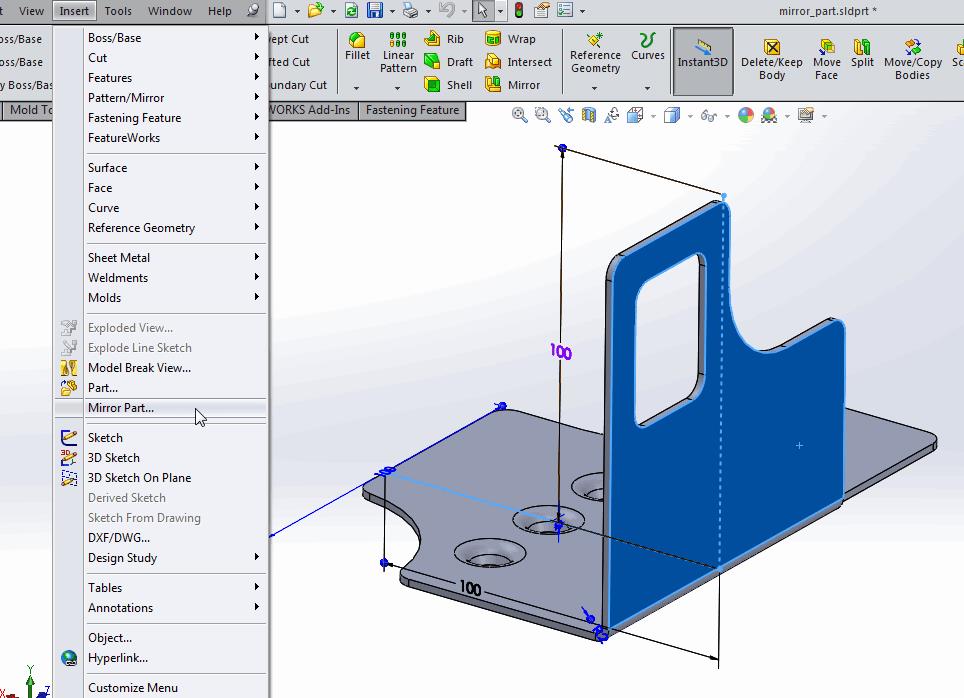

در مواردی که نیاز است از یک قطعه دو ورژن معکوس یکدیگر (چپ و راست) طراحی شود میتوان تنها یک قطعه را مدل و قطعه دیگر را با استفاده از Mirror Part ایجاد کرد. بعنوان مثال برای برای ایجاد قطعه معکوس قطعه بالا ابتدا صفحه ای که حول آن باید انعکاس صورت گیرد را انتخاب و سپس دستور Mirror Part را اجرا می کنیم.

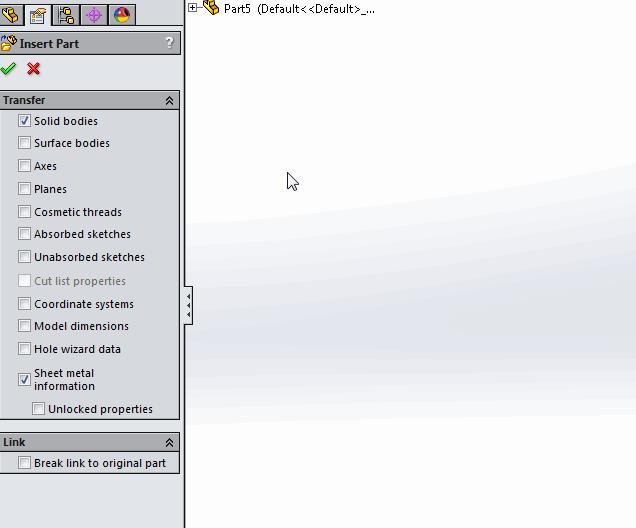

در اینجا می توانید تمام اجزایی که می خواهید منتقل شوند را انتخاب کنبد. توجه داشته باشید برای انتقال اطلاعات Sheet Metal شامل صفحه گسترده بایستی گزینه Sheet Metal Information را انتخاب کنید.

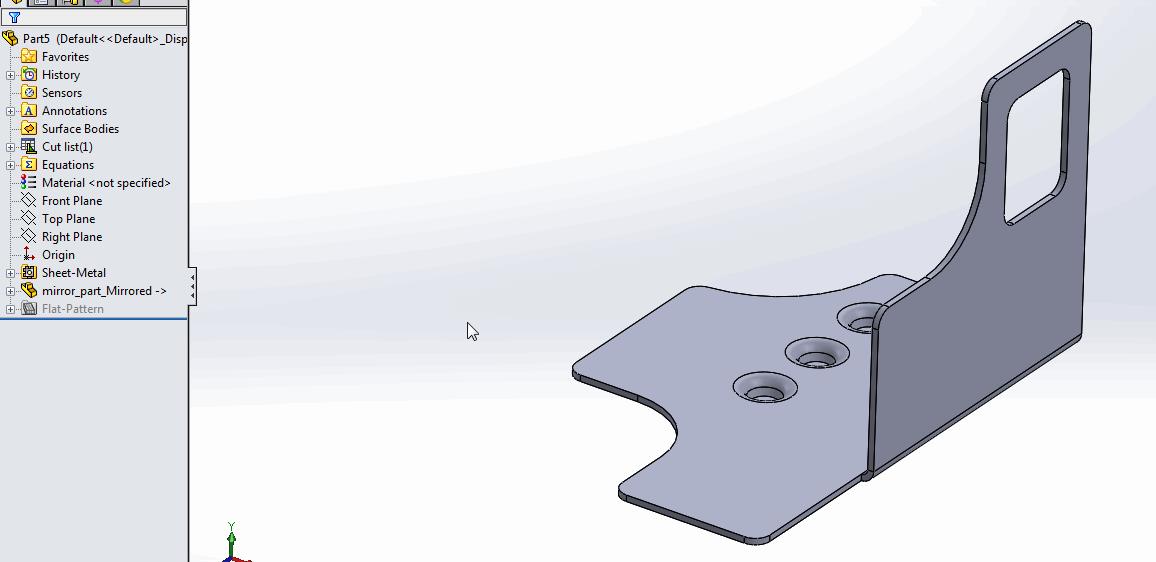

قطعه جدید را می توانید با نام دلخواه ذخیره کنید.






نوع مطلب : گام به گام  ترفندها
