اندازه گیری حجم مشخصی از یک ظرف

گاهی لازم است که حجم خالی در یک قطعه اندازه گیری شود. بعنوان مثال در ظرفی که مشاهده می کنید میخواهیم حجم داخلی را تا سطح  مشخصی اندازه بگیریم. در این مطلب به بررسی روشی برای اینکار می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

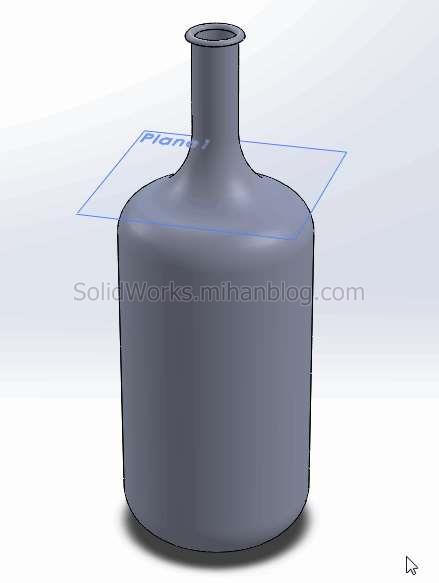

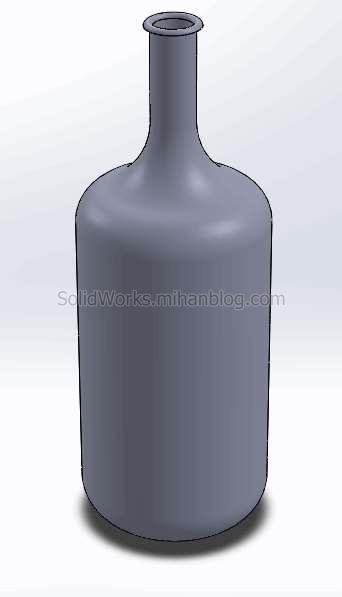

برای اندازه گیری حجم بطری که در شکل فوق مشاهده می کنید تا سطح مشخص، ابتدا یک صفحه مرجع که سطح مورد نظر را مشخص می کند ایجاد میکنیم.

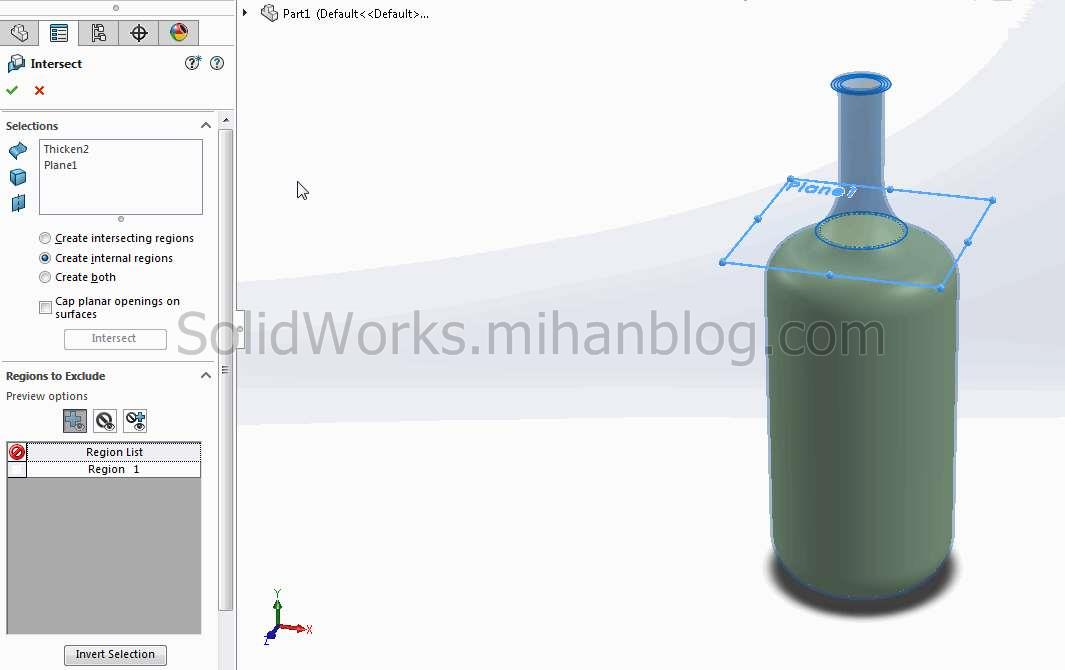

حال دستور Intersect را اجرا کرده و گزینه create intersecting regions را انتخاب می کنیم.

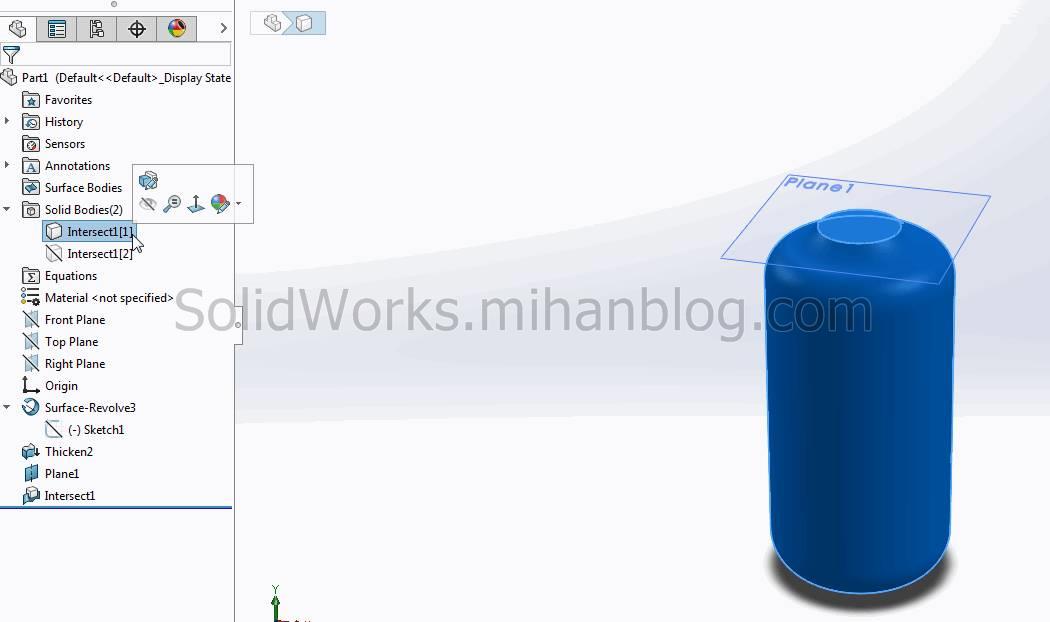

همانطور که می بینید حجم داخلی مشخص می شود. حال با تایید این دستور و خارج شدن از آن در فولدر Solid Bodies دو  قسمت را مشاهده می کنید که یکی از آنها مربوط به قطعه ایجاد شده از حجم می باشد.

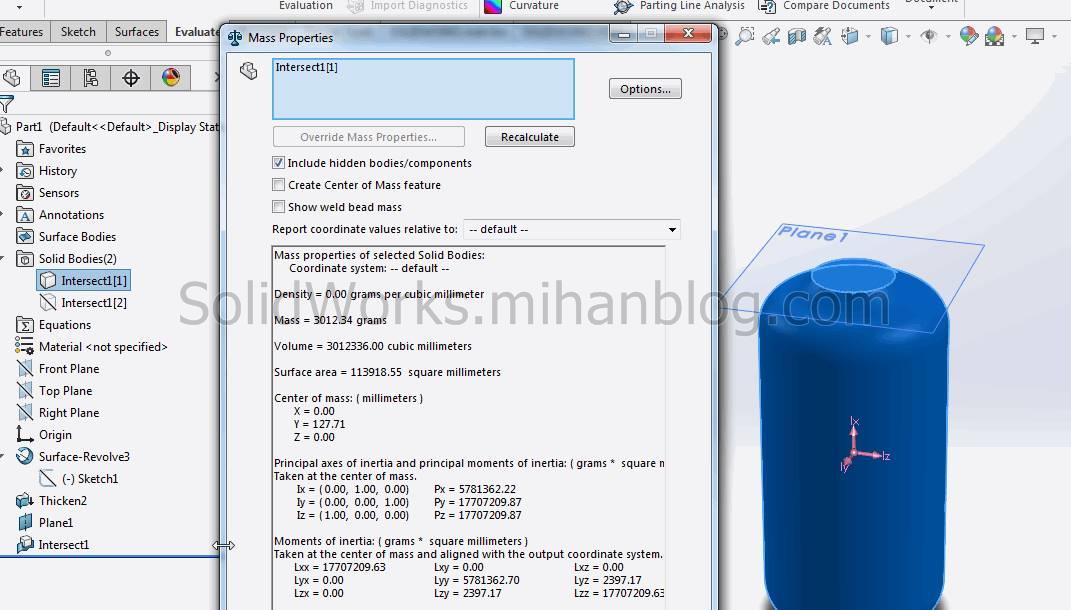

با انتخاب این قطعه و اجرای دستور Mass Properties می توانید حجم آنرا ببینید.






نوع مطلب : گام به گام
