استفاده از Mate Controller

برای ایجاد انیمیشن در سالیدورکس می توان از Motion Study استفاده کرد ولی در سالیدورکس 2016  میتوان با استفاده از امکان جدیدی بنام Mate Controller در محیط سالیدورکس بساخت انیمیشن پرداخت. در این مطلب به بررسی این امکان می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

Mate Controller

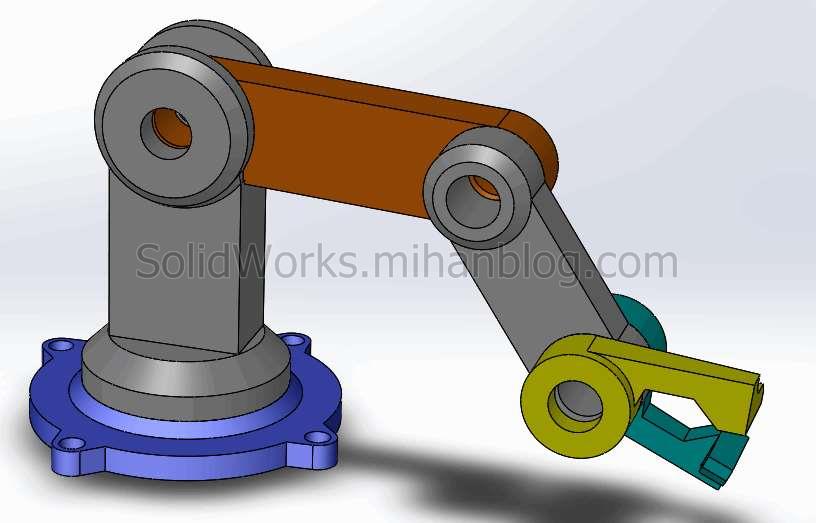

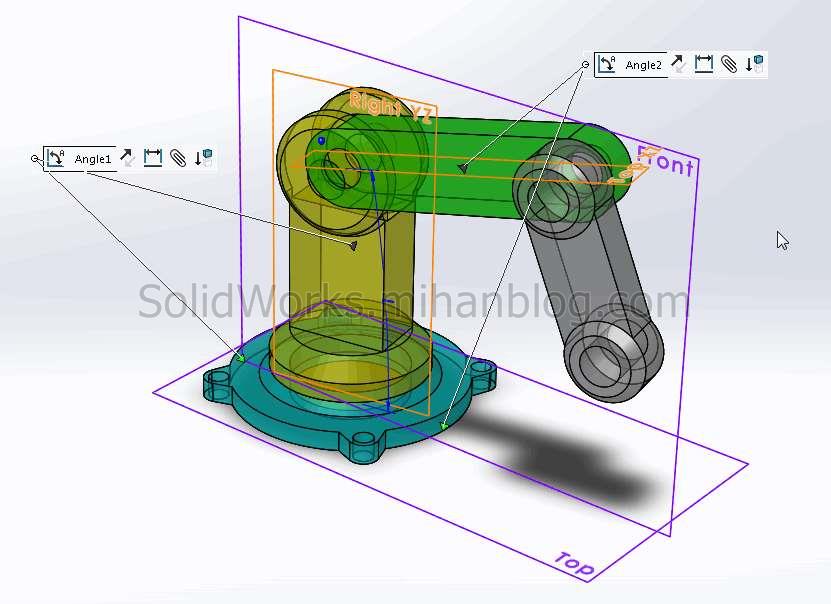

Mate Controller امکان تغییر قیود مشخصی را می دهد. بعنوان مثال در اسمبلی که در شکل زیر مشاهده می کنید می خواهیم بازوی اصلی را 30 درجه در جهت خلاف عقربه های ساعت چرخانده و بازوی رابط را 20 درجه بالا بیاوریم. اولین کار تعریف دو قید angle برای این دو قطعه می باشد.

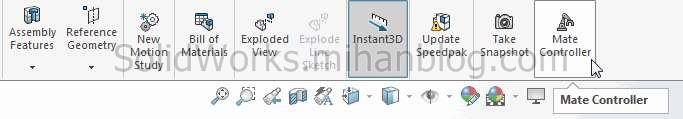

حال دستور Mate Controller را از زبانه اسمبلی انتخاب می کنیم.

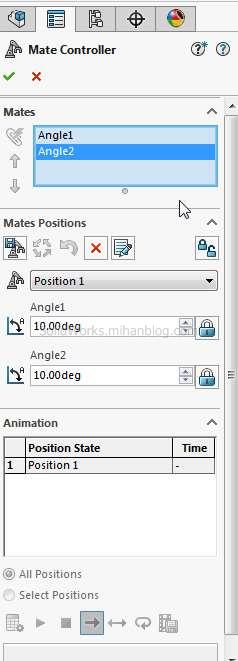

حال دو قید زاویه را انتخاب می کنیم.

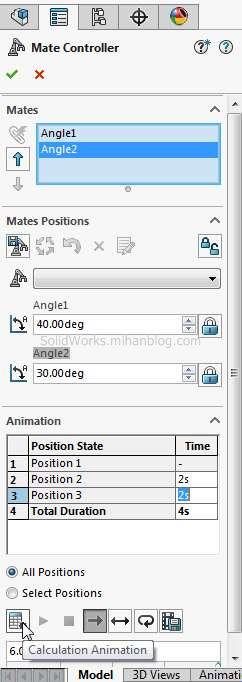

همانطور که می بینید هر دو زاویه در Position 1 بمقدار 10 درجه می باشند. حال با تغییر زاویه ها و انتخاب Add Position می توانید شرایط جدید را تعریف کنید. در انتها با اجرای Calculation Animation می توانید حرکت اسمبلی را مشاهده کنید.

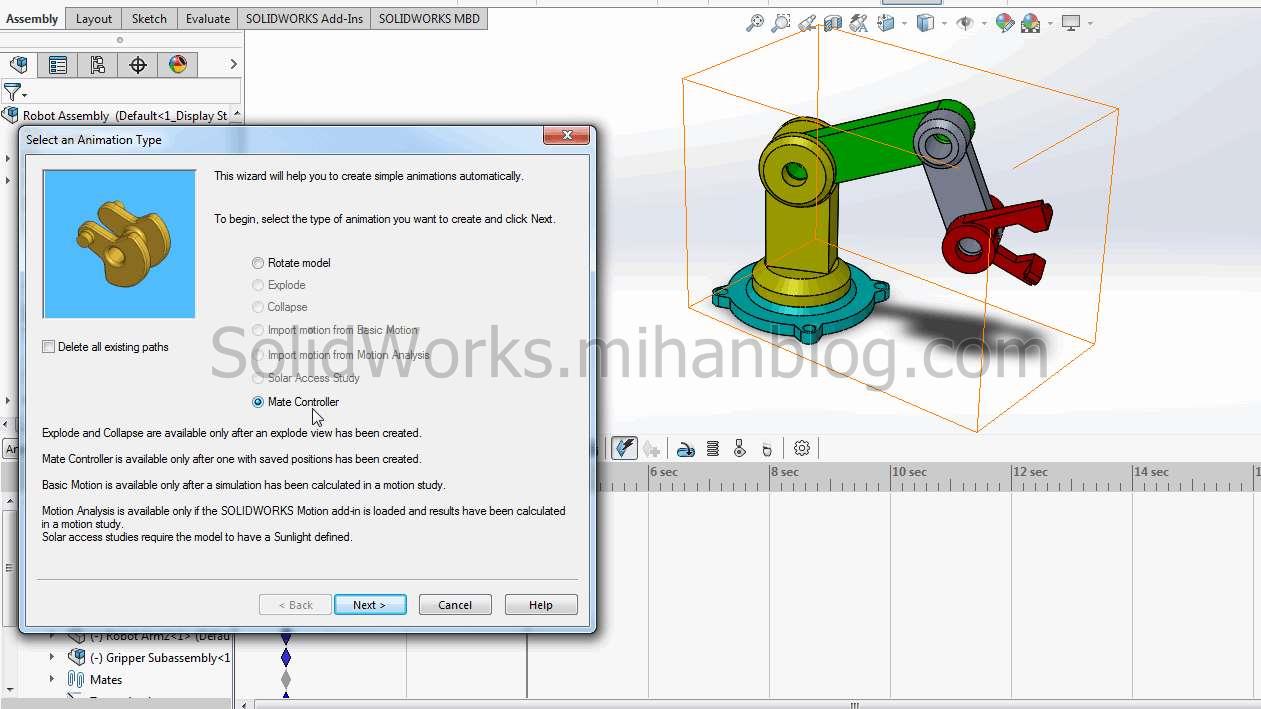

همچنین می توانید در زبانه Animation  از این feature  استفاده کنید. ( شکل زیر)
