دستور Wrap در مقطع مخروطی

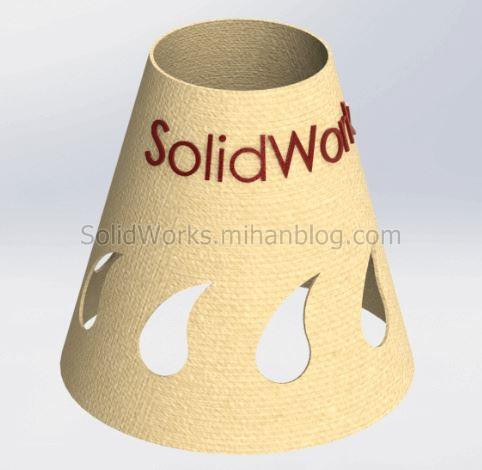

در این مطلب به بررسی این دستور برای سطوح مخروطی می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

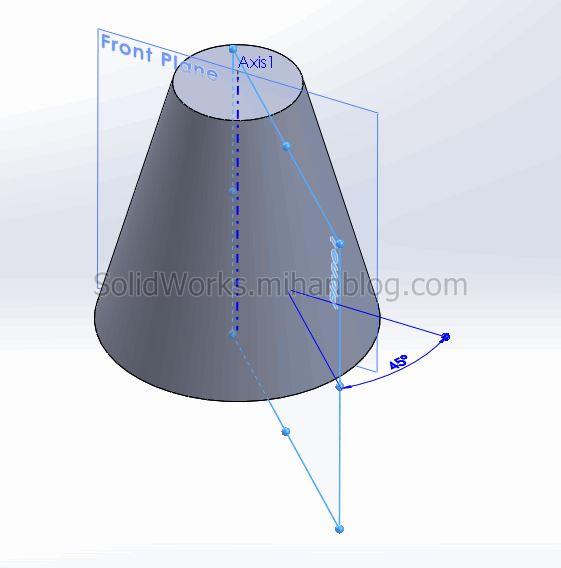

در دستور Wrap صفحه Sketch می بایستی با صفحه گسترده سطح مورد نظر موازی باشد. بعنوان مثال برای ایجاد Wrap روی سطح مخروط زیر ابتدا یک Plane منطبق بر محور مخروط و جهت دلخواه ایجاد کنید.

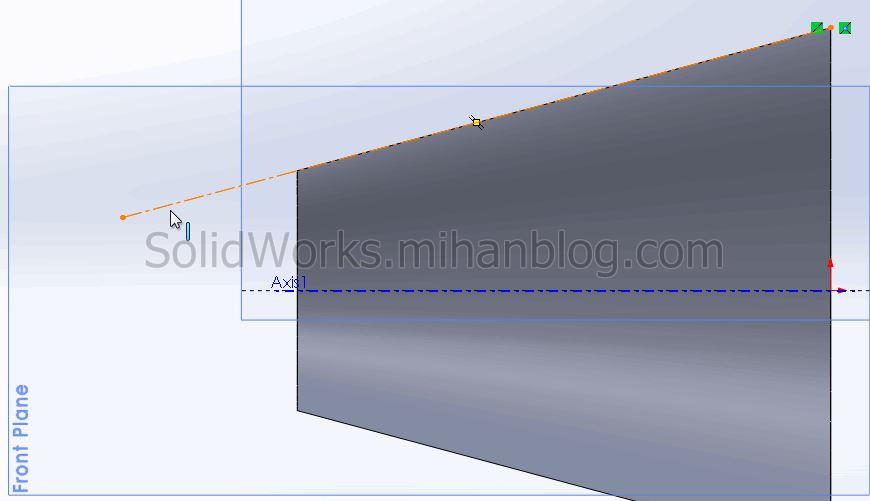

حال بر روی Plane ایجاد شده یک Construction Line در راستای سطح مخروط ایجاد کنید.

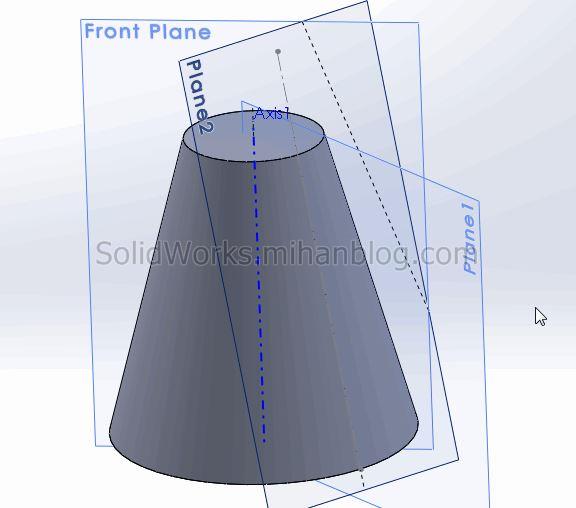

با استفاده از این خط و صفحه ای که قبلا ایجاد شده یک Plane جدید مماس بر مخروط ایجاد کنید.
(Plane2 در شکل زیر)

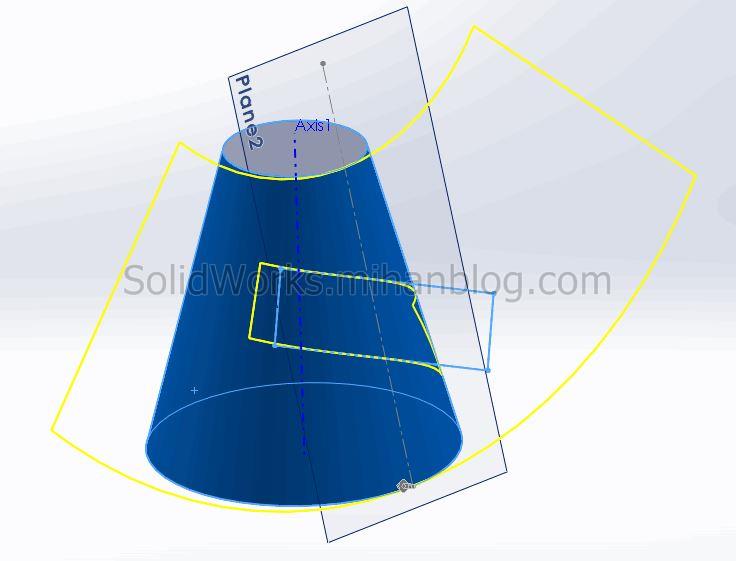

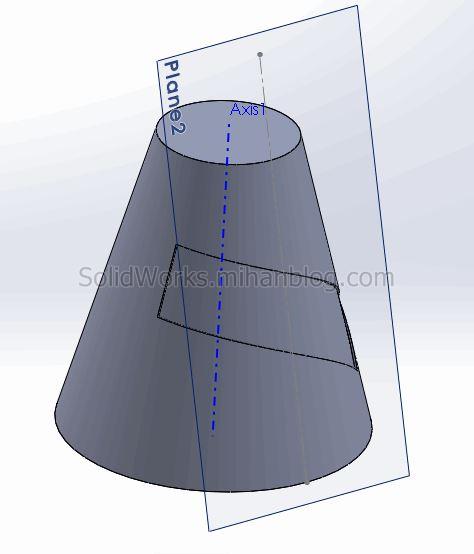

حال با استفاده از این سطح می توان از ابزار Wrap برای این مقطع استفاده کرد.








نوع مطلب : گام به گام
