ساخت مدل پروانه فن

در این آموزش به روش ساخت یک پروانه فن در سالیدورکس می پردازیم. البته پارامترهای طراحی در این مدل رعایت نشده و تنها روش ساخت مدل مورد بررسی قرار می گیرد. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

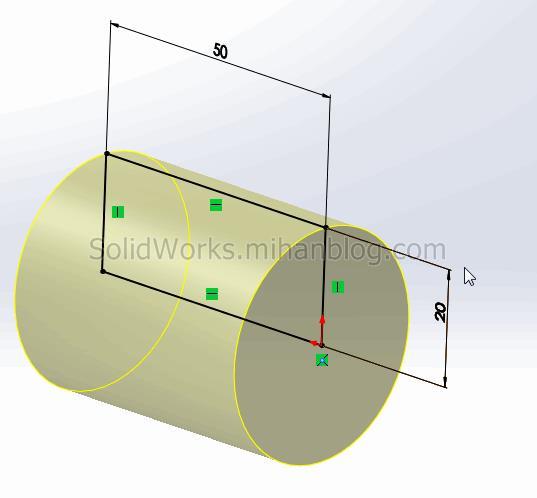

ابتدا در محیط Sketch مستطیلی با ابعاد زیر رسم کرده و با استفاده از Revolve شکل زیر را ایجاد کنید.

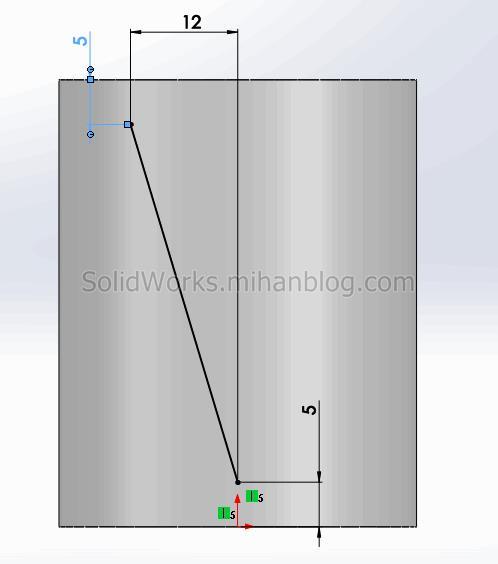

سپس روی Top Plane  خطی مشابه شکل زیر رسم کنید.

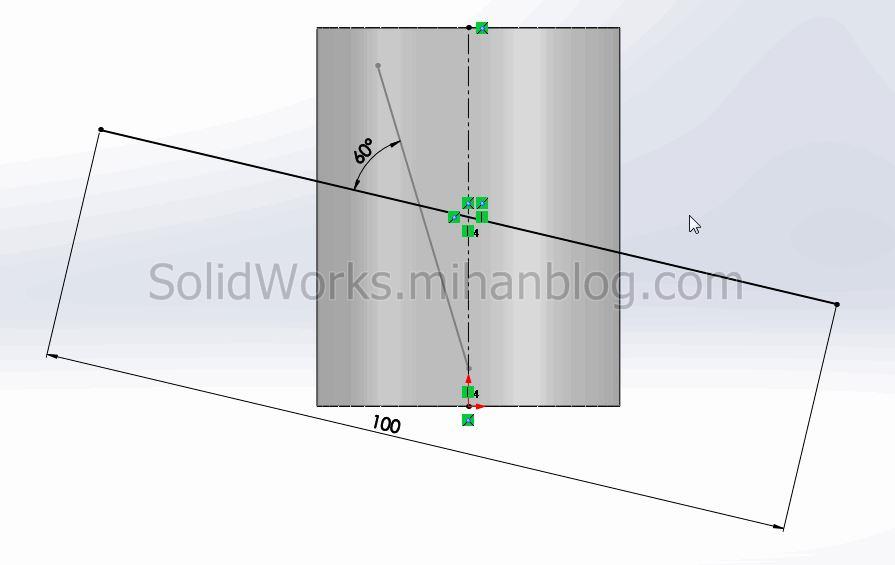

صفحه ای موازی با Top Plane ایجاد کرده و روی این صفحه خط زیر را رسم کنید.

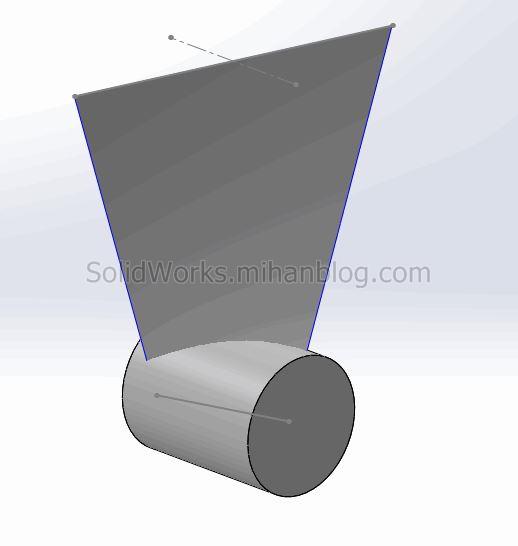

با استفاده از Surface Loft بین دو خط یک surface ایجاد کنید.

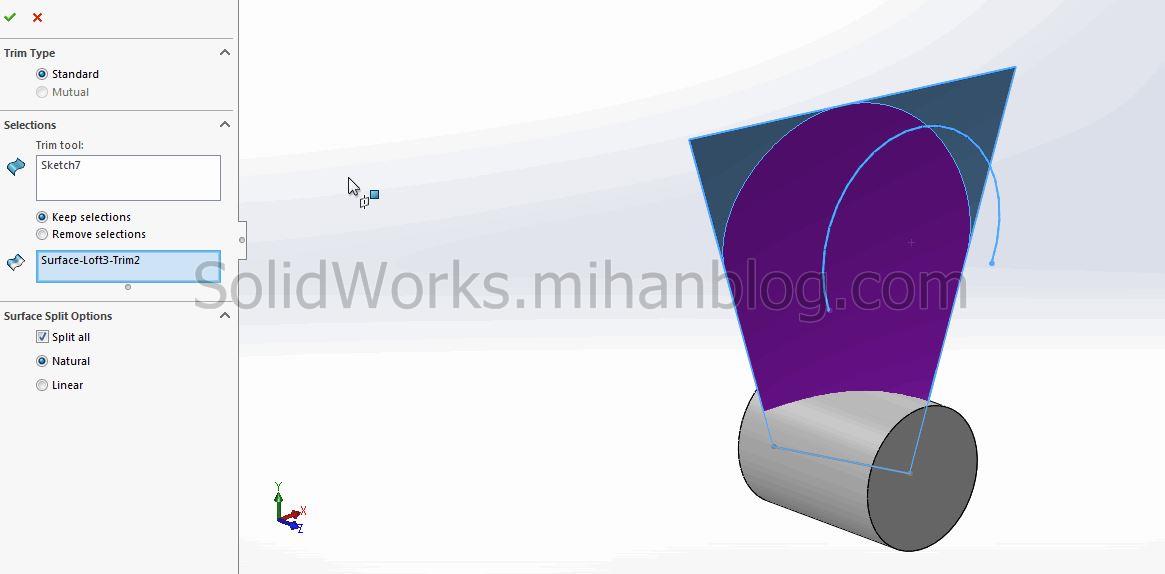

حال مانند شکل زیر با استفاده از Trim Surface و استفاده از یک Arc گوشه های مدل را Trim  کنید.

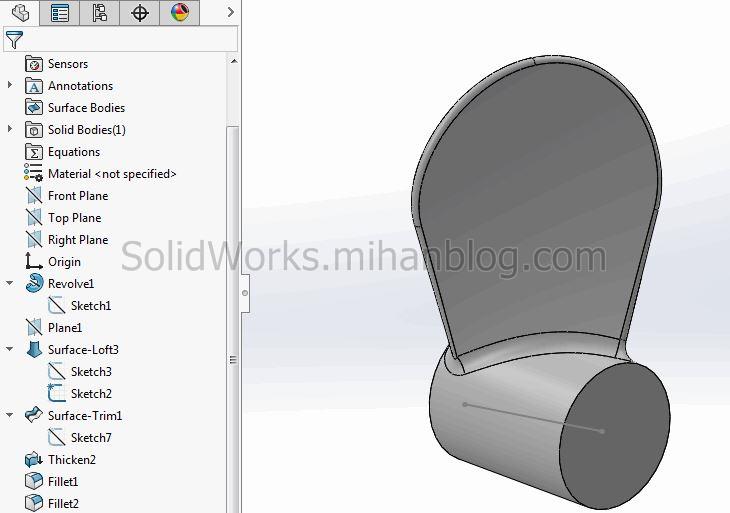

سپس با استفاده از Thicken و ایجاد فیلتهای لازم به شکل زیر می رسید.

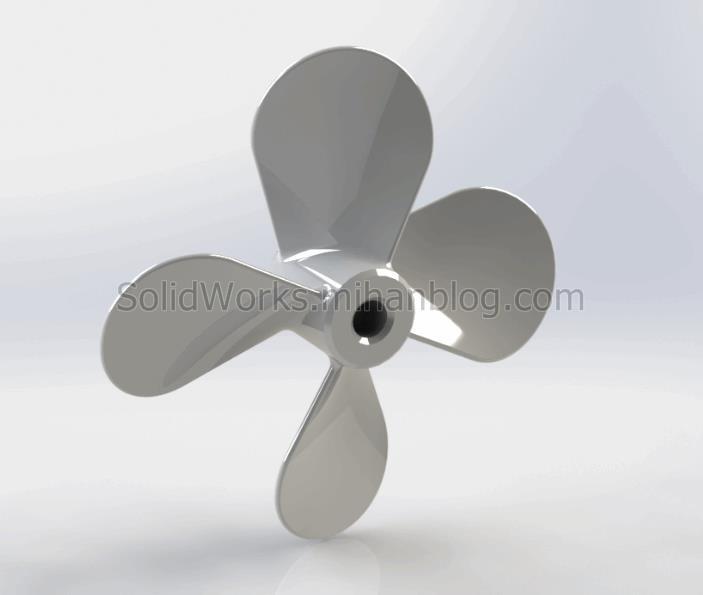

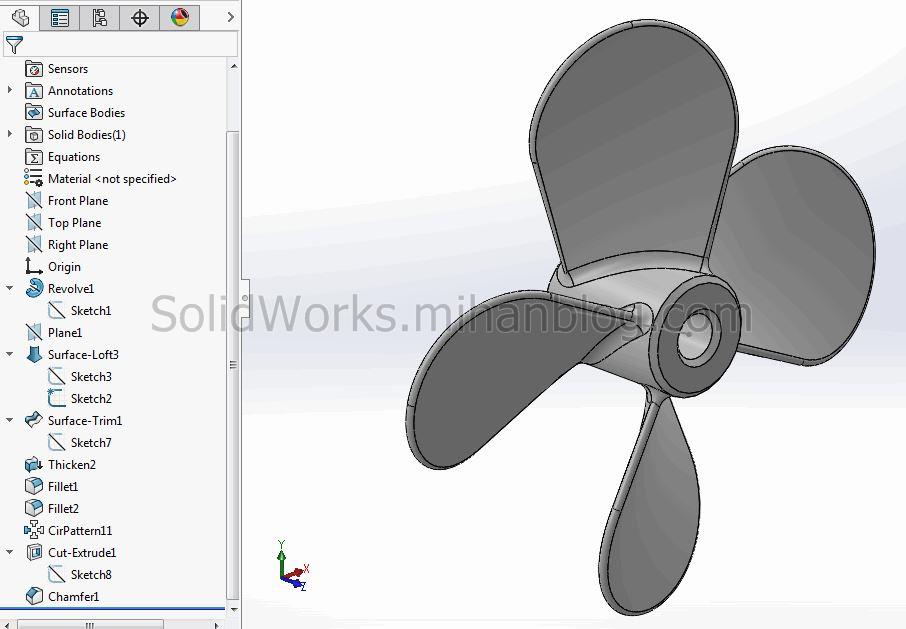

در نهایت با استفاده از Circular Pattern مدل نهایی ایجاد می شود.
