ویژگیهای جدید در SolidWorks 2016 (قسمت دوم)

در نسخه 2016 سالیدورکس شاهد تغییرات عمده ای بوده و همچنین شاهد این هستیم که بهبودهای متعددی جهت سهولت کار با این نرم افزار صورت گرفته است. در این سری از مطالب به بررسی ویژگیهای جدید در این نسخه از SolidWorks می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.





آسان شدن قید گذاری در اسمبلی

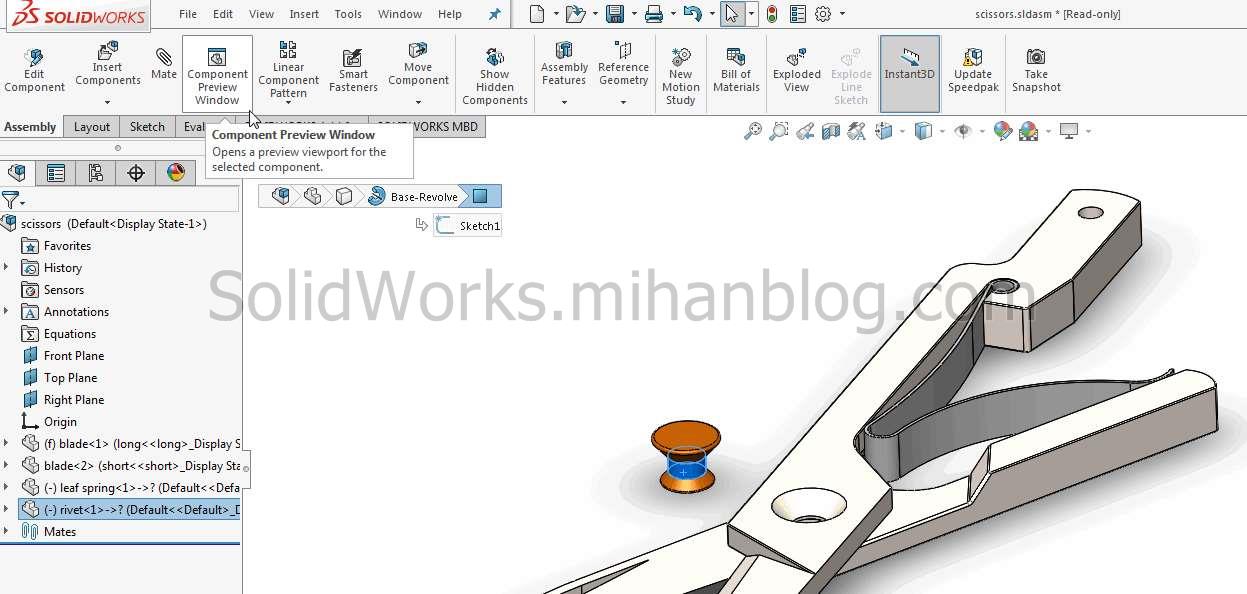

یکی از دستورات بسیار مفید در SW2016 دستور Component Preview Window می باشد که در شکل زیر مشاهده می کنید.

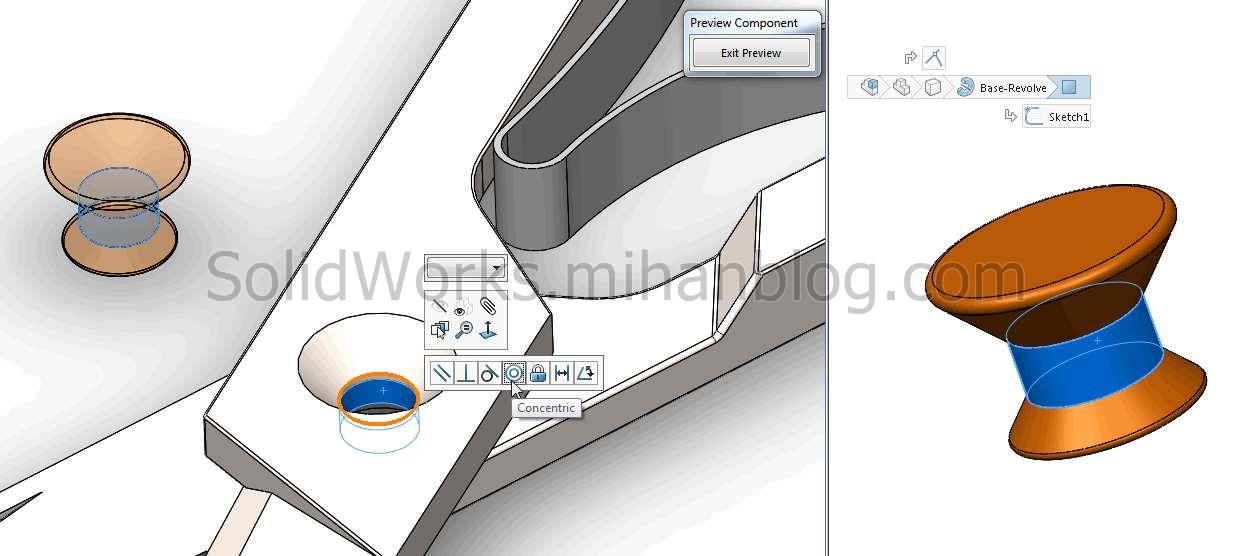

در هنگام قیدگذاری بین اجزای اسمبلی با انتخاب هر قطعه و اجرای این دستور پنجره ای جداگانه آن قطعه را نشان می دهد و دسترسی به آنرا راحت تر می سازد.

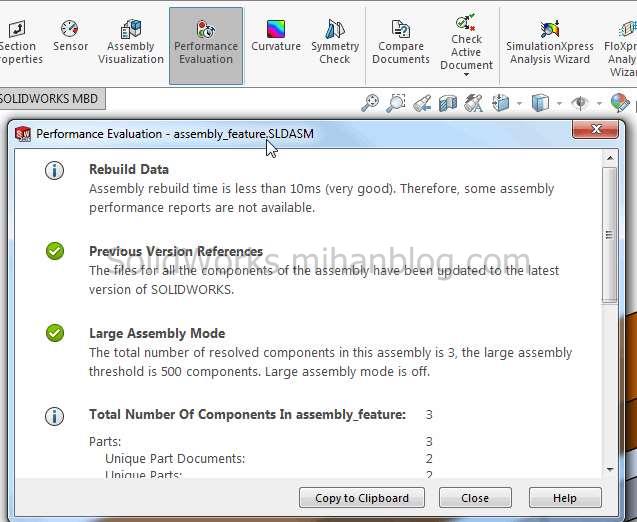

دستور Performance Evaluation

AssemblyXpert در این نسخه بنام Performance Evaluation تغییر نام داده است.





پاکسازی توسط Purge

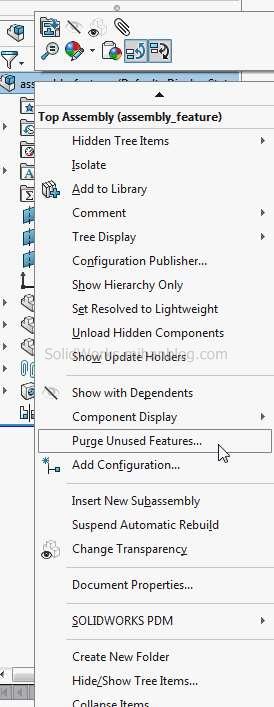

با استفاده از دستور Purge Unused Features میتوان تمام Feature ها و Sketch های زاید در یک اسمبلی را حذف کرد. برای اینکار ابتدا با کلیک راست بر روی نام اسمبلی از منو گزینه Purge Unused Features را انتخاب کنید.

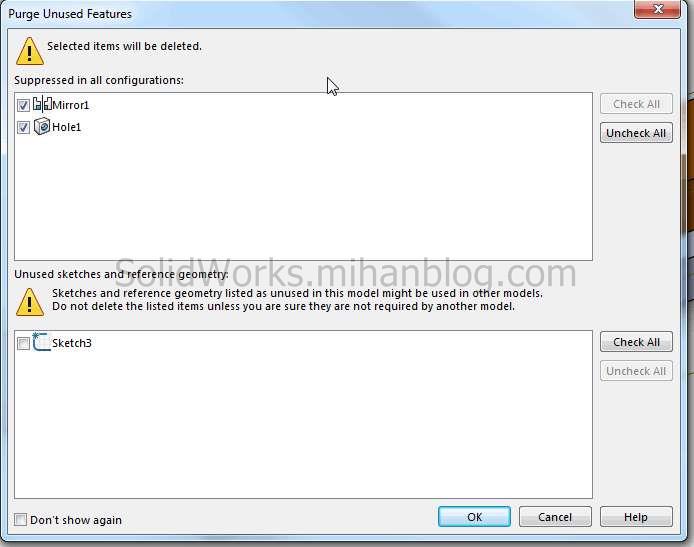

سپس می توانید تمام Feature هایی که در محیط اسمبلی تعریف شده ولی Suppress شده اند و همچنین تمام Sketch هایی که هیچ رفرنسی به آنها نشده است را مشاهده کرده و آنهایی را که می خواهید حذف کنید.

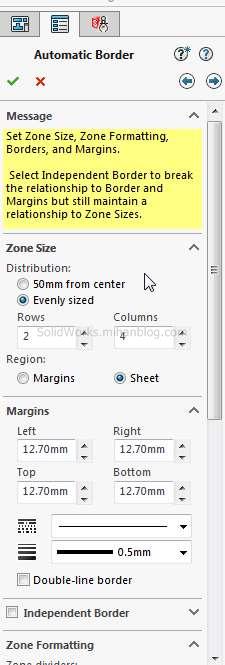

دستور Automatic Border

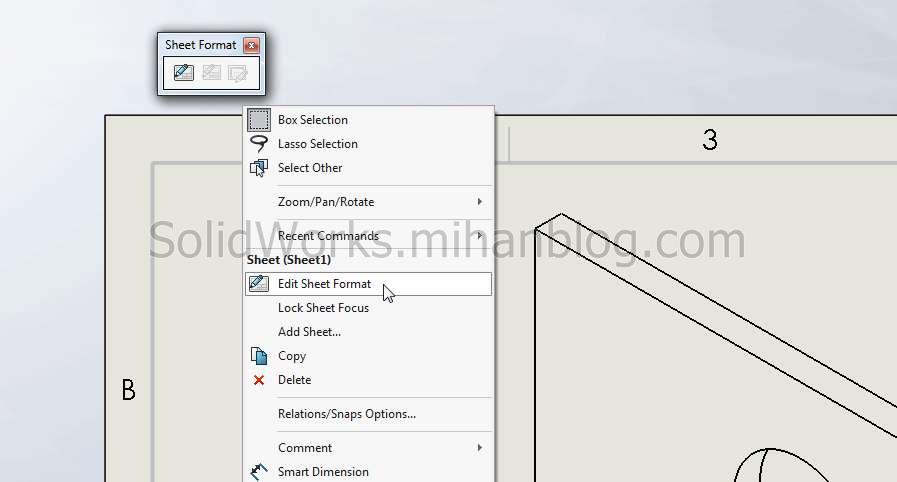

توسط این دستور می توانید مشخصات مرزی و زون بندی Sheet Format را تغییر داد. برای استفاده از این دستور باید ابتدا با کلیک راست بر روی نقشه دستور Edit Sheet Format را اجرا کرد.




سپس با انتخاب این دستور می توان مشخصات مورد نظر را ویرایش کرد.

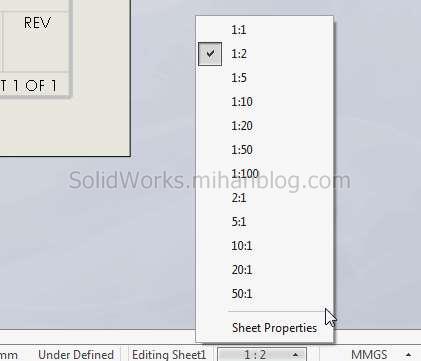

تعیین مقیاس نقشه

اکنون می توانید مقیاس نقشه را از Status Bar نیز تغییر دهید.
