ویژگیهای جدید در SolidWorks 2016 (قسمت سوم)

در نسخه 2016 سالیدورکس شاهد تغییرات عمده ای بوده و همچنین شاهد این هستیم که بهبودهای متعددی جهت سهولت کار با این نرم افزار صورت گرفته است. در این سری از مطالب به بررسی ویژگیهای جدید در این نسخه از SolidWorks می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

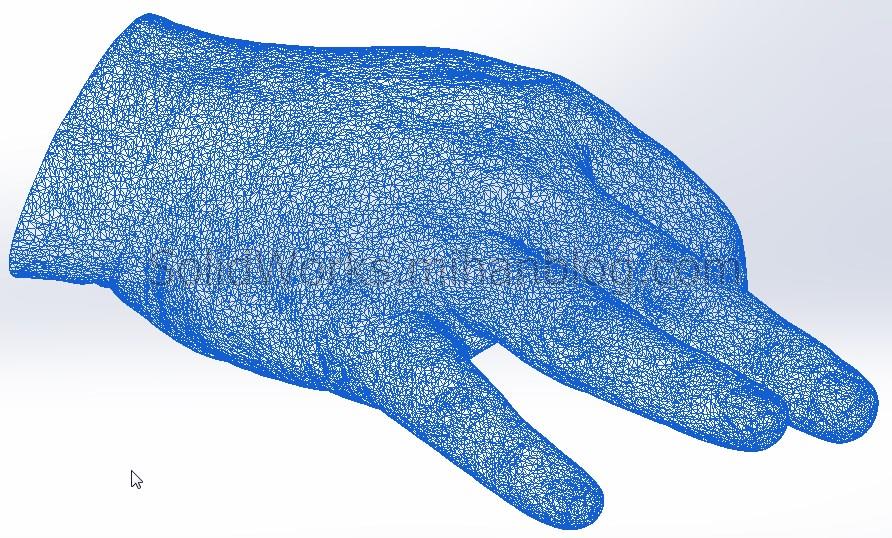

فایلهای STL

در این نسخه از نرم افزار امکان باز کردن فایلهای STL پیچیده تر نسبت به گذشته با گزینه Solid  و Surface وجود دارد. ( تا 500000 facets )

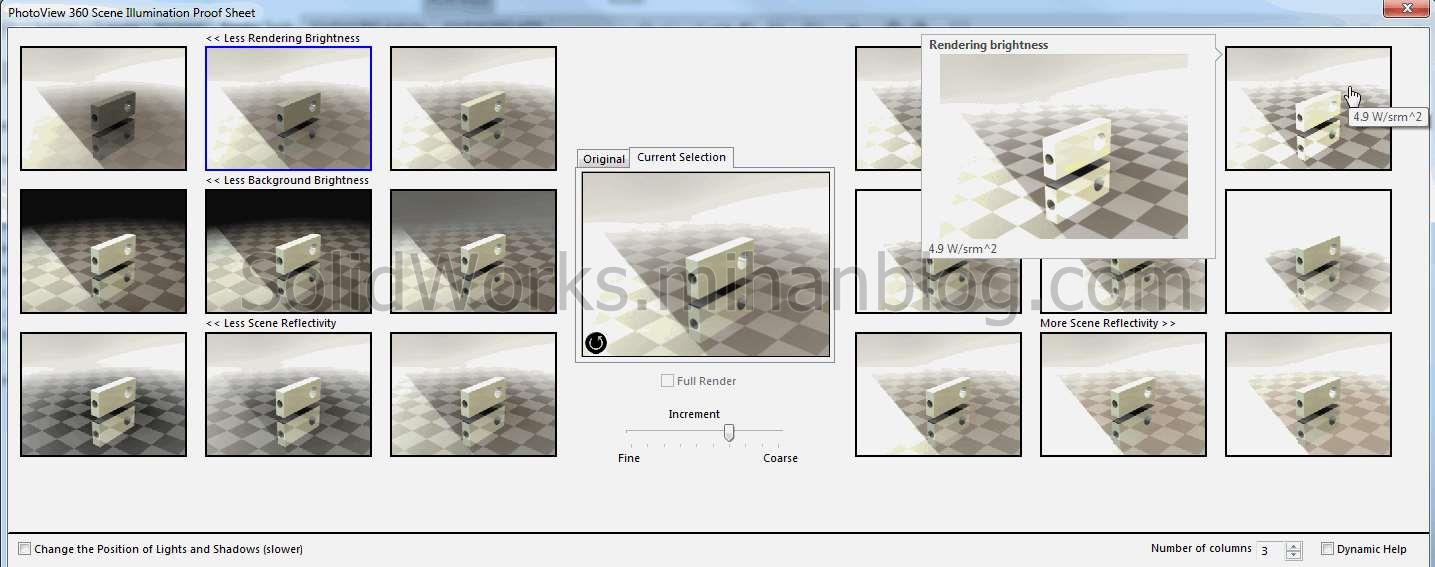

امکان PhotoView 360 Scene Illumination Proof Sheet

توسط این دستور هنگام رندرینگ می توان در یک نگاه تاثیر تغییرات مختلف نور در محیط را بر رندرینگ نهایی دید و با استناد به آن عددهای درست برای تنظیم نور را انتخاب کرد.

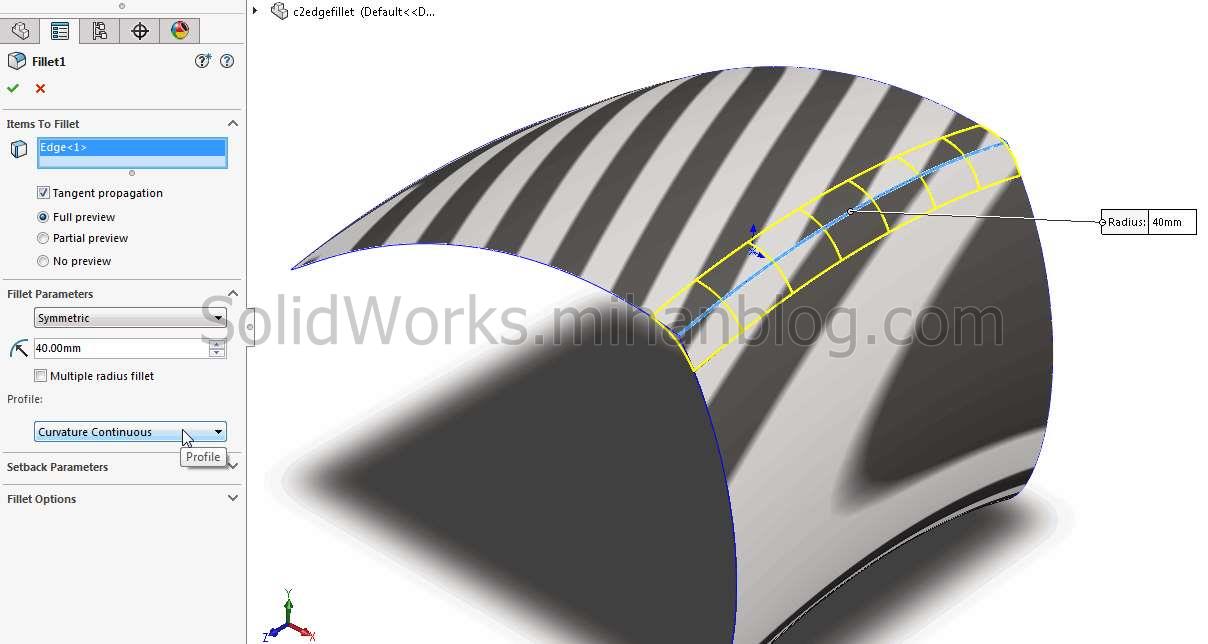

امکان Curvature Continuous در Edge Fillets

در SW2016 امکان منحنی C2 به Edge Fillet افزوده شده است. در نسخه قبلی این امکان تنها برای Face Fillet وجود داشت.

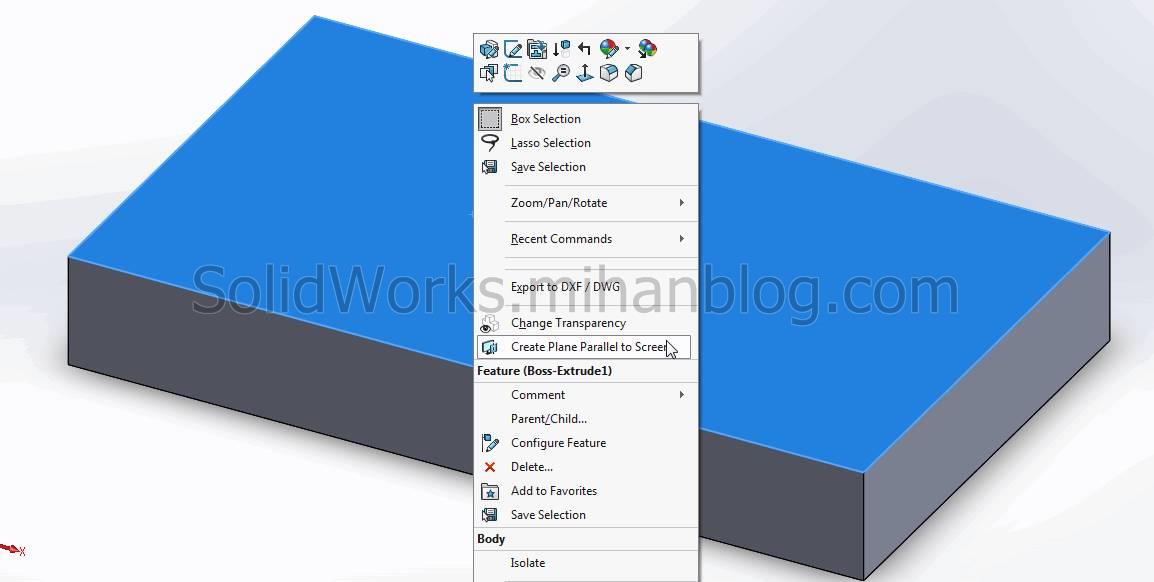

ایجاد صفحه موازی با نمای دید

هم اکنون می توانید در هر نقطه ای از سطح یک صفحه مرجع موازی با نمای دید بسازید. برای اینکار تنها لازم است در هر نقطه از سطح کلیک راست و گزینه Create Plane Parallel to screen را انتخاب کنید.



در محل انتخاب شده یک 3D Sketch Point و یک Plane ایجاد می شود. می توانید 3D Sketch Point را نسبت به قطعه اندازه گذاری کنید.

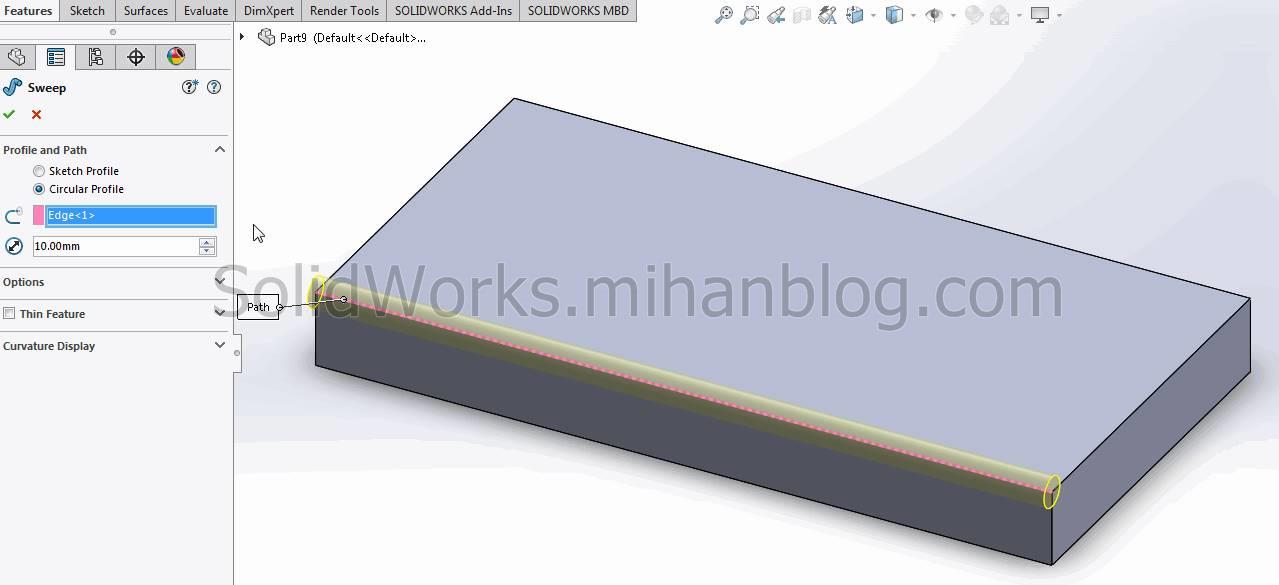

افزوده شدن Circular Profile به دستور Sweep

با استفاده از این گزینه دیگر نیازی به رسم Sketch برای مقطع دایروی نبوده و تنها با انتخاب یک Edge از قطعه و تعیین قطر می توان Sweep را ایجاد کرد.

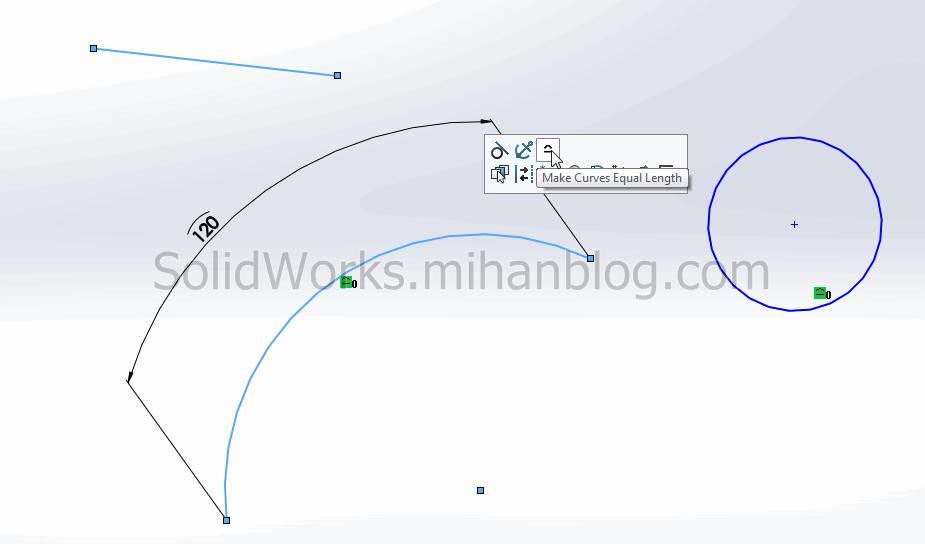

رابطه Equal Curve در Sketch

با استفاده از این گزینه می توان طول یک خط و یا دایره در Sketch را برابر طول یک منحنی تعریف کرد.

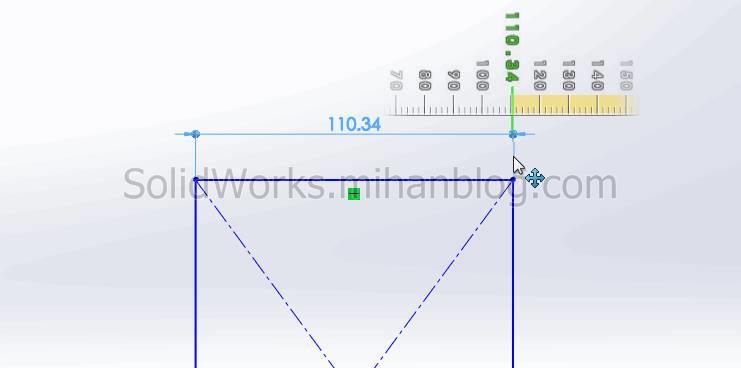

Instant 2D

بالاخره قابلیت Instant 3D به محیط Sketch وارد شد. اکنون با استفاده از Instant 2D می توانید ابعاد مورد نظر را با حرکت پوینتر ماوس تغییر دهید.
