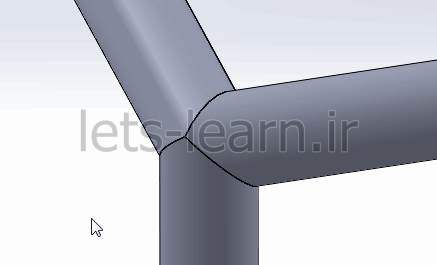

ایجاد گوشه در سازه های جوشکاری

یکی از امکانات سالیدورکس امکان ساخت سازه های جوشکاری شده در محیط Weldment می باشد. اگرچه امکان ساخت این سازه ها در محیط پارت و اسمبلی نیز موجود است، محیط Weldment امکانات آسانتری را برای طراحی اینگونه سازه ها در اختیار می گذارد. در این بخش نگاهی به یکی از این امکانات می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

Trim Order in Weldment

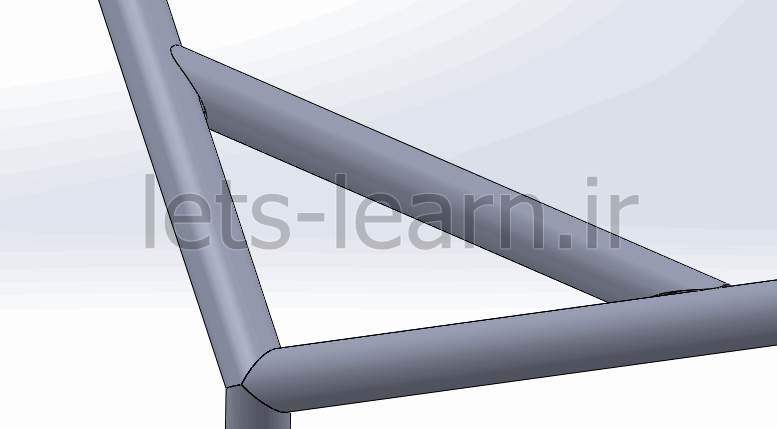

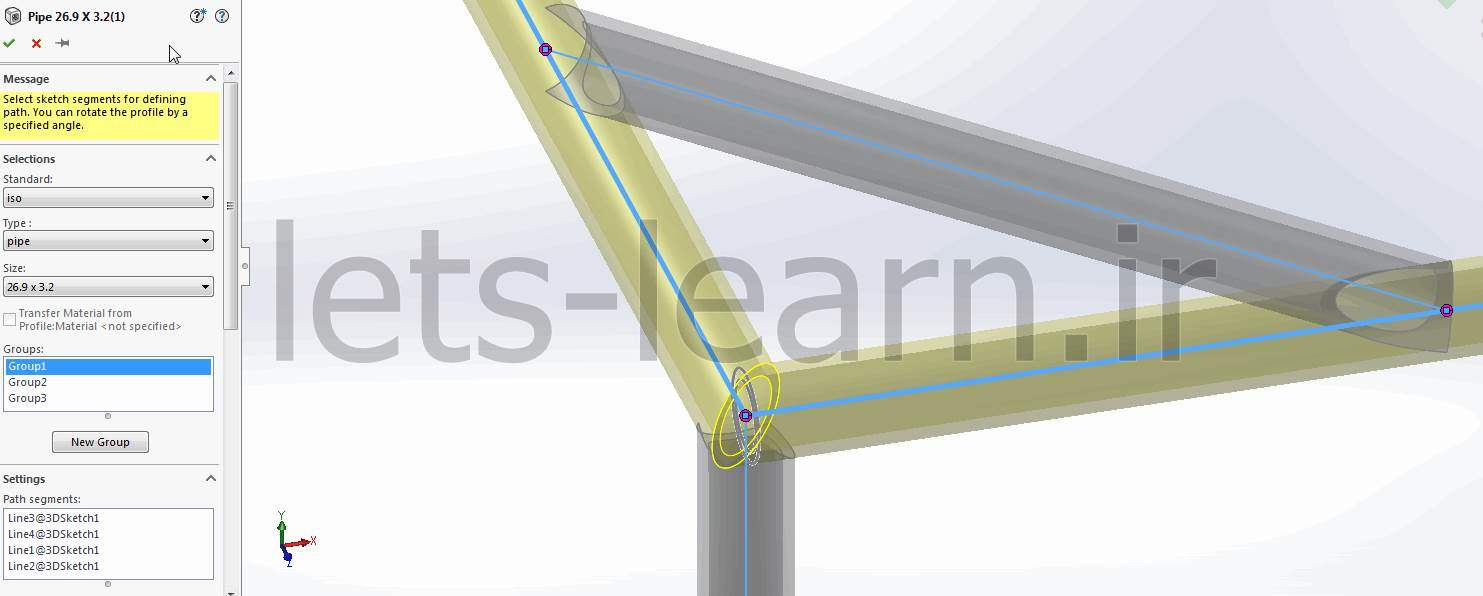

در هنگام ساخت سازه در محیط Weldment اگر بیش از یک گروه داشته باشید برش در محلهای تقاطع بطور پیش فرض بر حسب ترتیب انتخاب گروه تعیین می شود. ( شکل زیر)

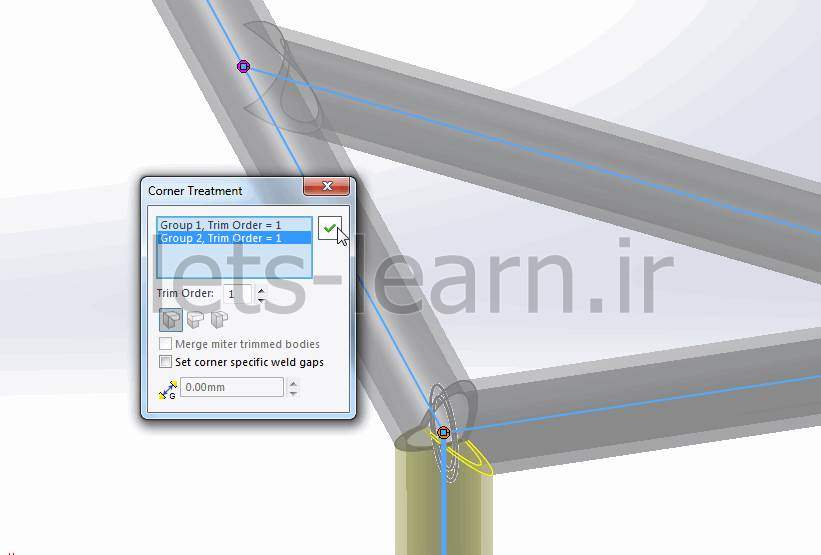

در صورتیکه این برش قابل قبول نباشد تنها لازم است روی نقطه محل تقاطع کلیک کنید تا شکل زیر را ببینید.

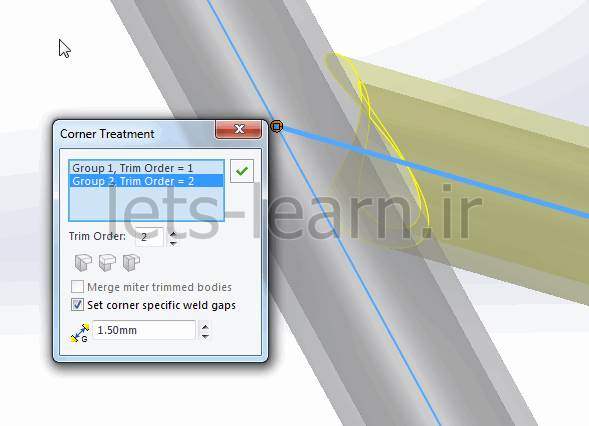

در پنجره Corner treatment می توانید با تعیین Trim Order مشخص کنید کدام گروه در برش اولویت دارد. در صورتیکه این اعداد یکی باشد هر دو گروه از یک اولویت برش برخوردار هستند.



همچنین در این پنجره می توان فضای خالی بین قطعات برای جوشکاری را تعریف کرد.



برای یادگیری ساخت سازه های جوشکاری در سالیدورکس می توانید در دوره آموزش کامل محیط Weldment شرکت کنید. لطفا برای اطلاعات بیشتر روی این لینک کلیک کنید.
