گزینه Behind Sheet در Drawing

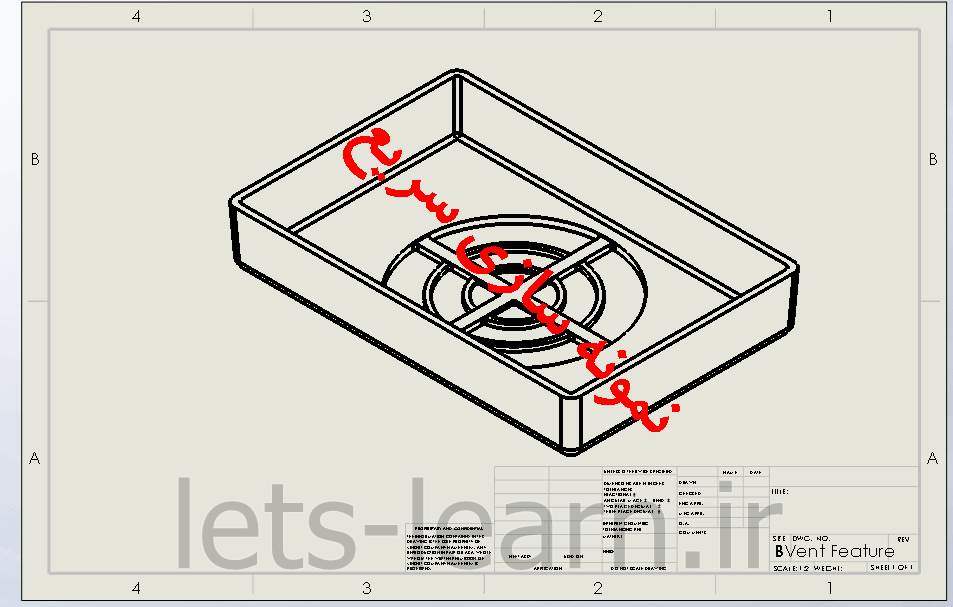

در Drawing بطور پیش فرض متونی که به نقشه اضافه میشوند روی نما را می پوشانند. در صورتیکه نیاز دارید متنی در نقشه در پشت نما قرار گیرد به شما پیشنهاد می کنیم این بخش را بخوانید. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

گزینه Behind Sheet در Drawing

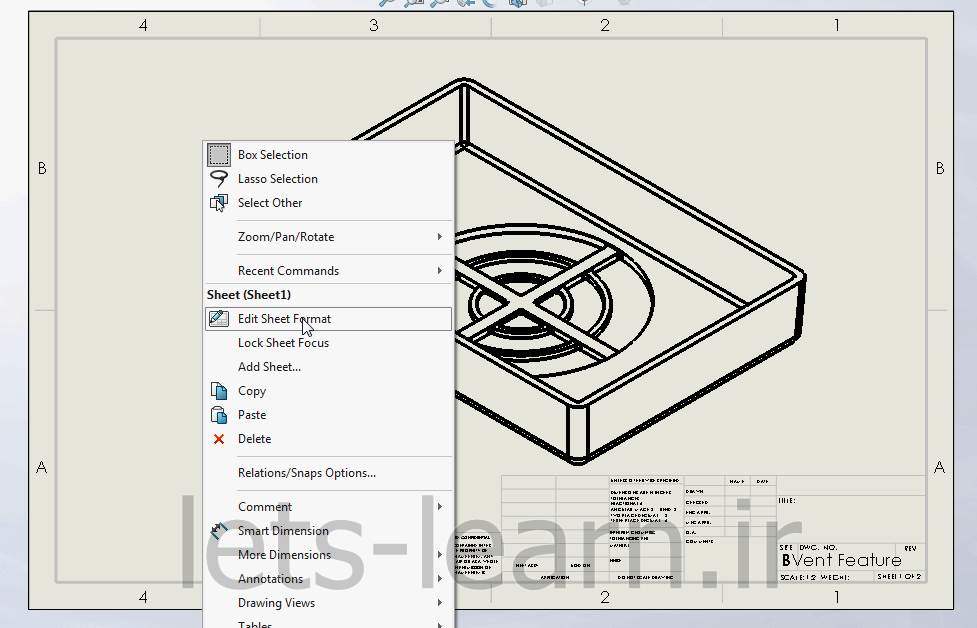

برای اینکه متن به پشت View انتقال پیدا کند می بایستی متن را در Sheet Format وارد کرد. بدین منظور ابتدا روی صفحه کلیک راست و سپس Edit Sheet Format را انتخاب کنید.



متن مورد نظر را وارد کنید و سپس در PropertyManager گزینه Behind Sheet را انتخاب کنید.

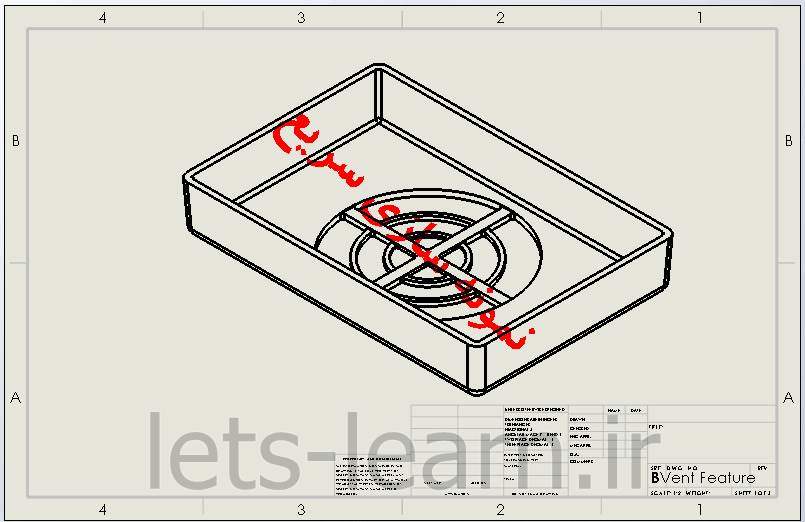

همانطور که در شکل زیر می بینید متن به پشت view انتقال می یابد.
