ابزار Cavity در سالیدورکس

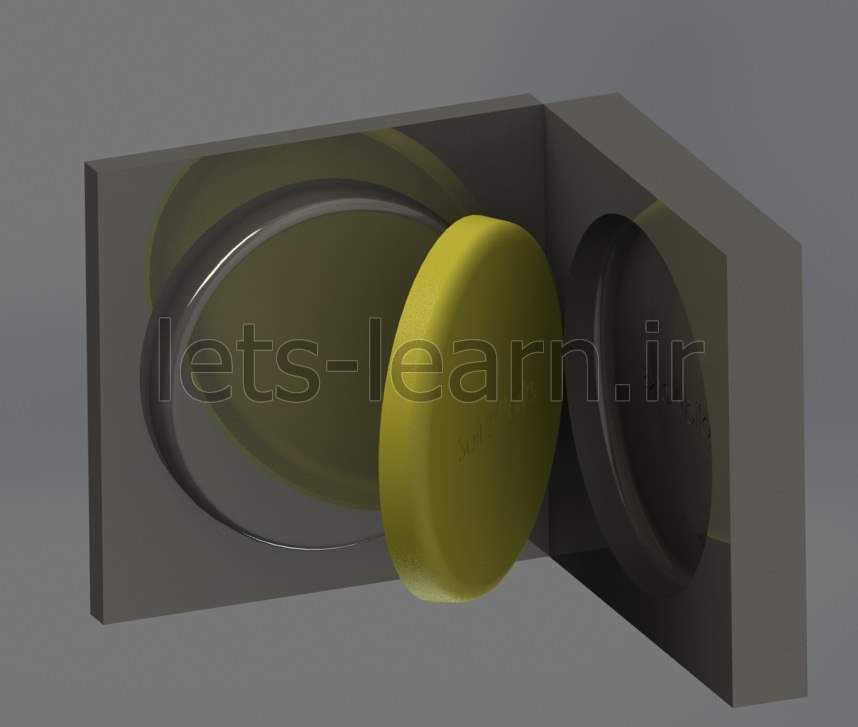

برای ساخت قالب بهترین روش استفاده از ابزارهای موجود در زبانه Mold Tools می باشد. اما برای قطعات ساده تر می توان از ابزارهای دیگری استفاده کرد که یکی از این ابزارها، ابزار Cavity می باشد. در این بخش به بررسی این مورد می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

ابزار Cavity در سالیدورکس

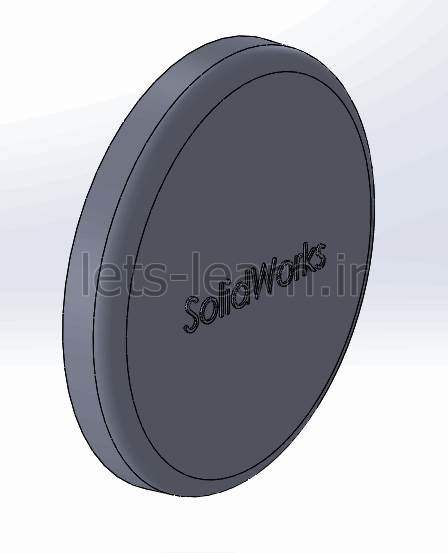

در این مثال می خواهیم برای قطعه زیر قالب تزریق پلاستیک بسازیم.

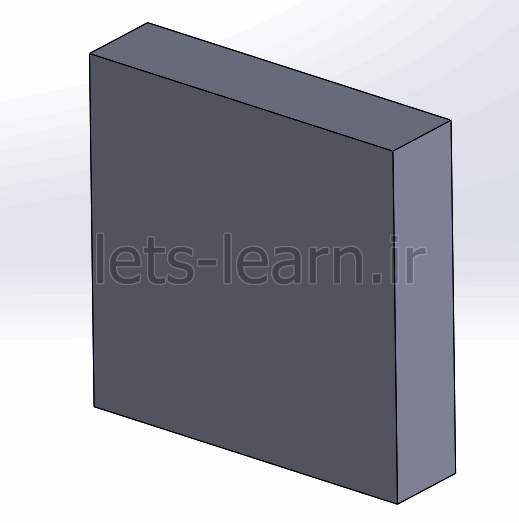

ابتدا بلوک قالب را در یک پارت ایجاد می کنیم.

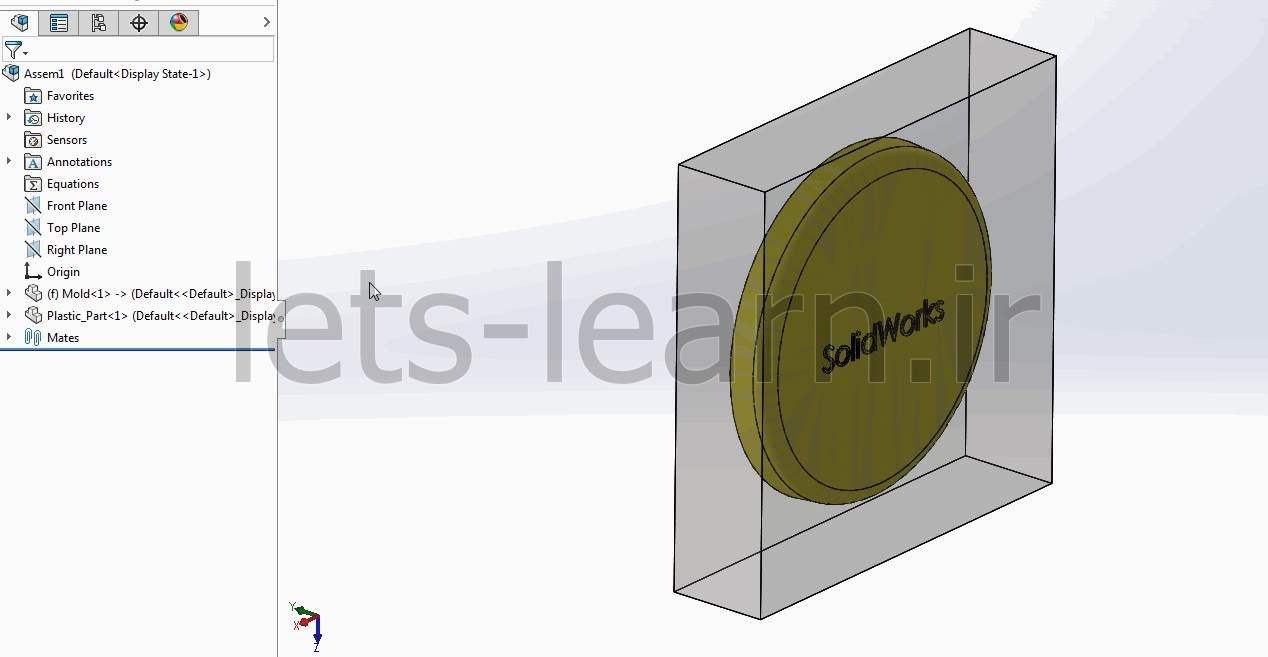

حال در محیط اسمبلی هر دو پارت را در موقعیتی که قطعه نسبت به قالب قرار می گیرد قرار می دهیم.

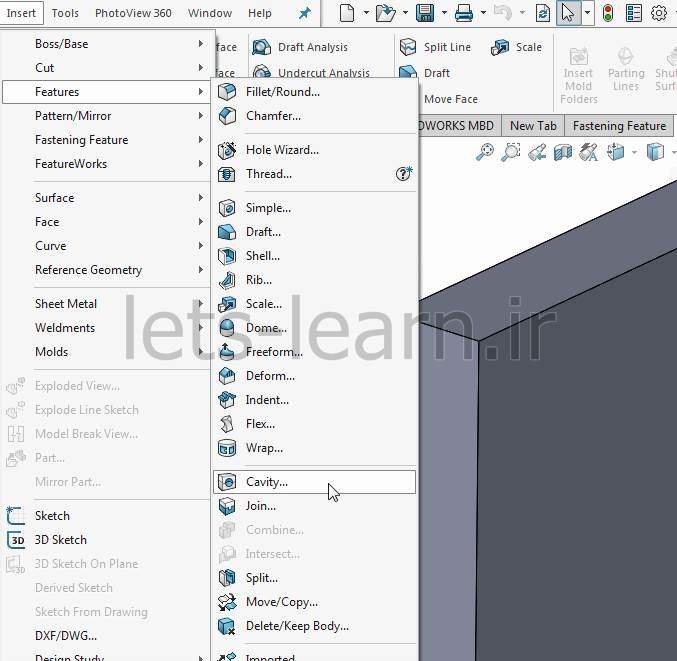

دستور Cavity را اجرا می کنیم. این دستور با توجه به قطعه انتخاب شده در قطعه دیگر حفره ایجاد می کند.

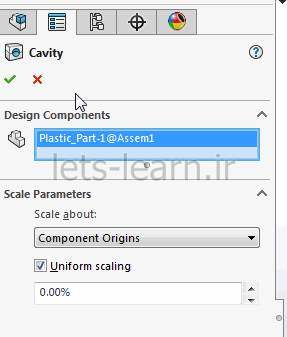

در قسمت Design Component قطعه پلاستیکی را انتخاب می کنیم.

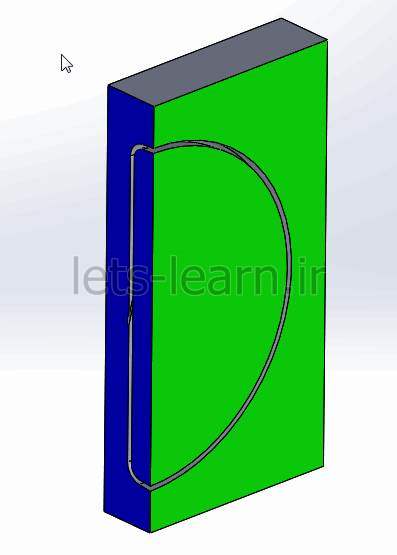

اگر به قطعه قالب بازگردیم می بینیم که فضای قالب ریزی در قطعه ایجاد شده است. ( نمای برش خورده را در شکل زیر می بینید.)

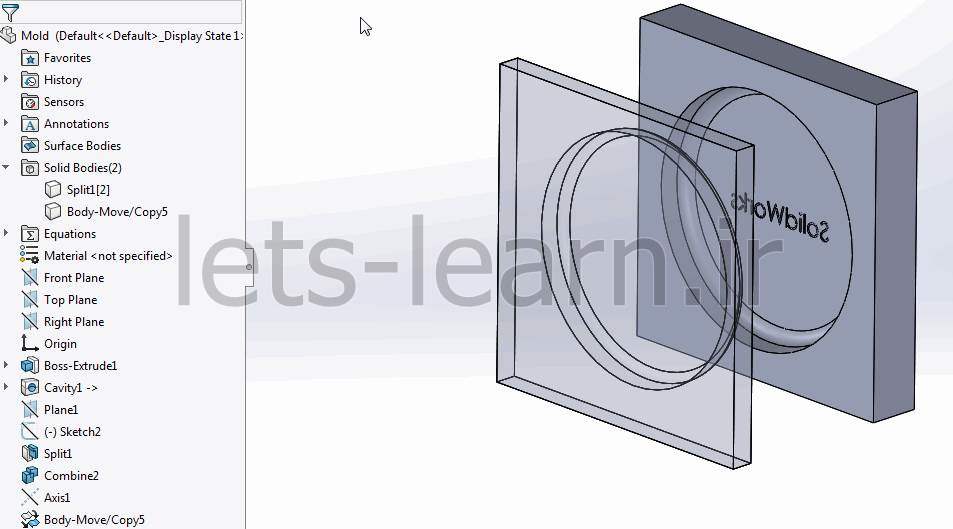

حال تنها لازم است تا با استفاده از ابزار Split در مکانی که می خواهید خط جدایش باشد دو قطعه قالب را از یکدیگر جدا کنیم.





نوع مطلب : گام به گام
