مدلسازی گیره کاغذ در سالیدورکس

در این قسمت آموزش ساخت گیره کاغذ را مشاهده می کنید. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

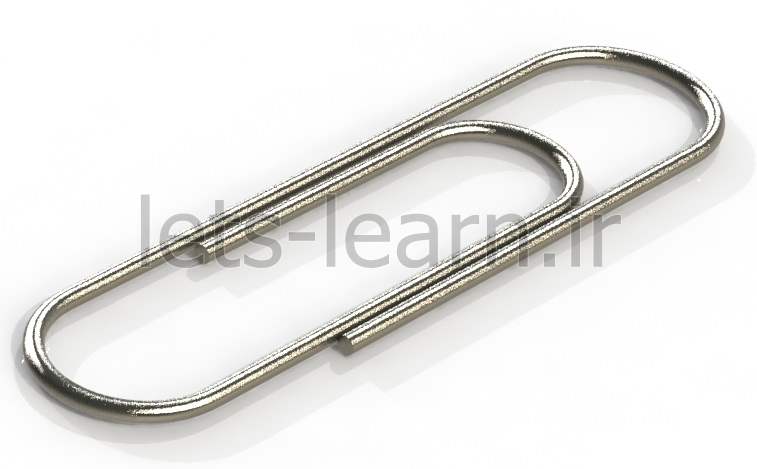

Paper Clip

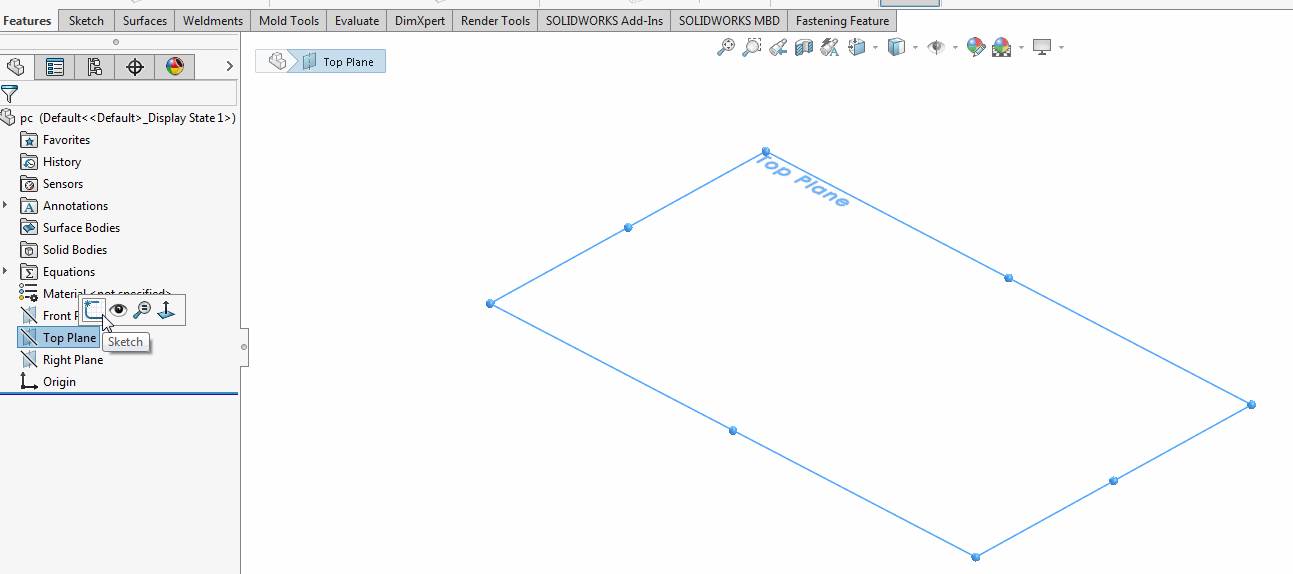

برای ساخت گیره کاغذ ابتدا بر روی Top Plane  یک sketch جدید ایجاد کنید.

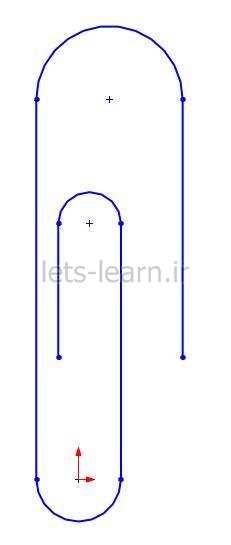

حال sketch  زیر را رسم کنید. دقت داشته باشید در این مرحله نیازی به رسم دقیق نبوده و در مرحله بعد قیدگذاری صورت می گیرد.

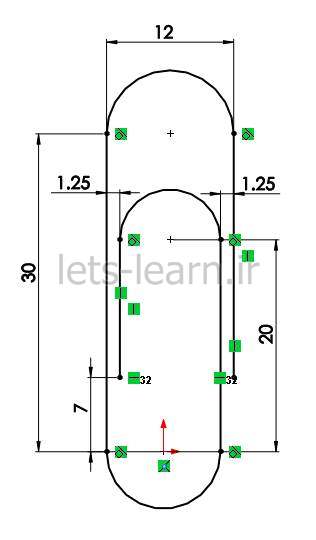

سپس مطابق شکل زیر Sketch را قیدگذاری و اندازه گذاری نمایید.

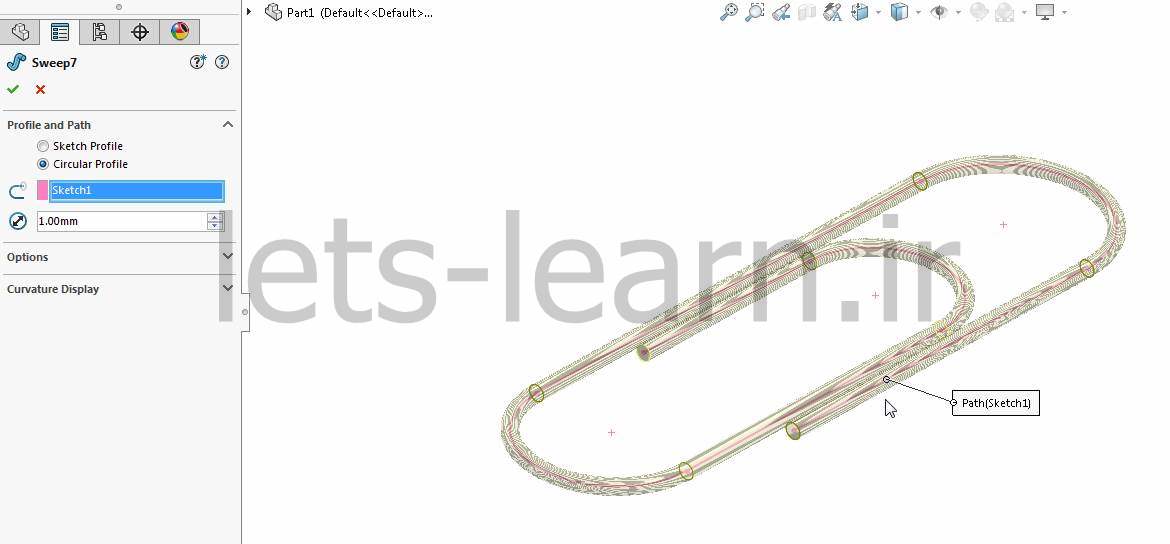

حال دستور Swept Boss را اجرا، گزینه Circular Profile را انتخاب و در نهایت sketch را بعنوان Profile انتخاب کنید.

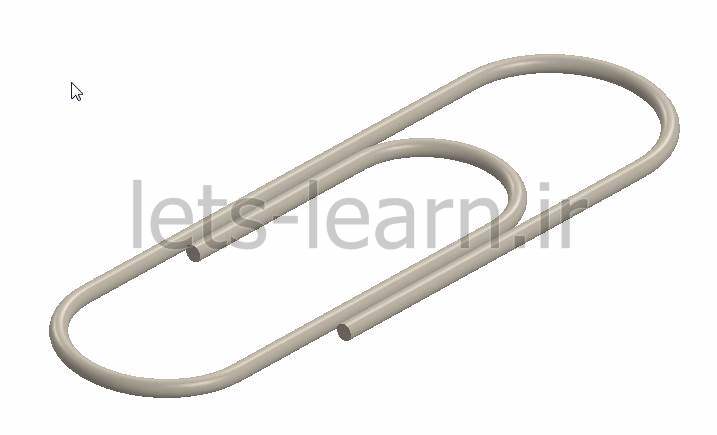

مدل گیره کاغذ آماده است.



موارد مطرح شده در این آموزش از جمله مباحث در دوره اصول پایه سالیدورکس می باشد . برای اطلاعات بیشتر در مورد این دوره و سایر دوره ها کلیک کنید.



نوع مطلب : گام به گام
