تعیین ضخامت خط در Drawing

هنگامیکه نقشه سالیدورکس را در سالیدورکس ایجاد می کنید گاهی لازم است که یک یا چند قطعه در نمایی مشخص بصورت واضحتر دیده شوند. در این آموزش به یکی از روشهایی که بدین منظور استفاده می شود می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

تعیین ضخامت خط در Drawing

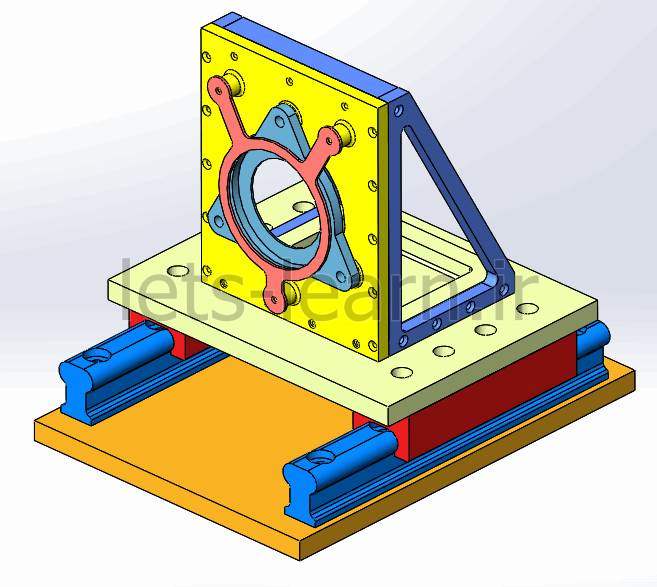

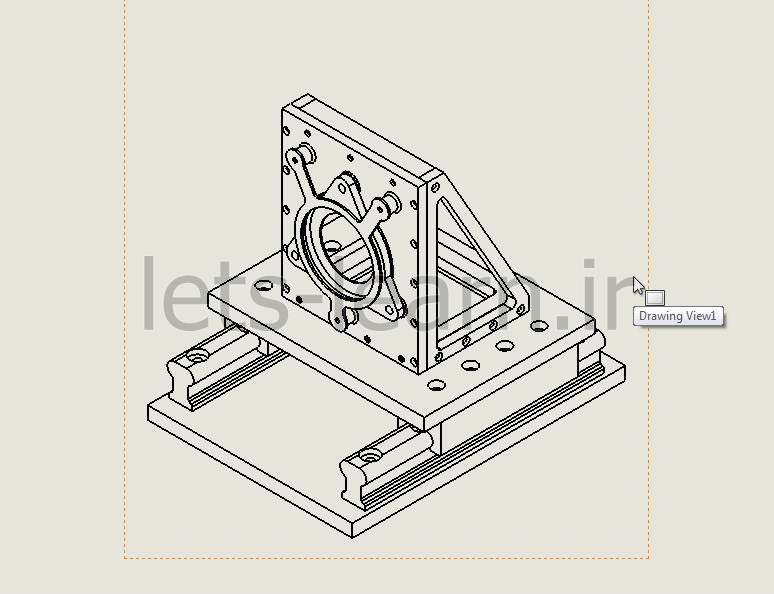

اگر نمایی از اسمبلی که در شکل فوق می بینید را در محیط drawing ایجاد کنیم شکلی مشابه شکل زیر را خواهیم داشت.

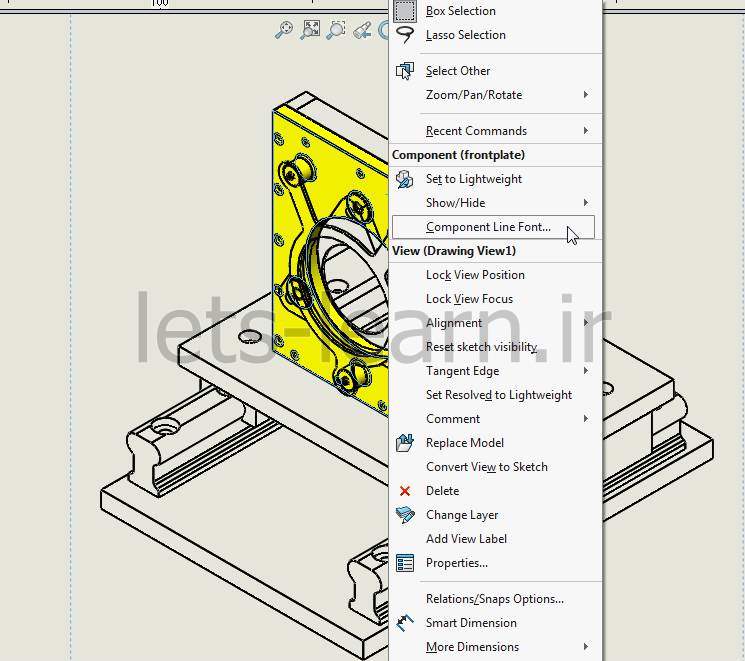

همانطور که مشاهده می کنید ضخامت خطوط تمام قطعات یکسان می باشد. حال در صورتیکه مثلا بخواهیم قطعه زرد رنگ را بصورت پر رنگ تر نشان دهیم می توان روی آن کلیک راست و سپس گزینه component line font را انتخاب کرد.

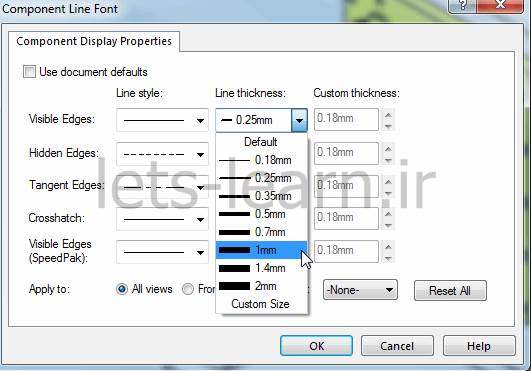

حال ضخامت مورد نظر را انتخاب کنید.

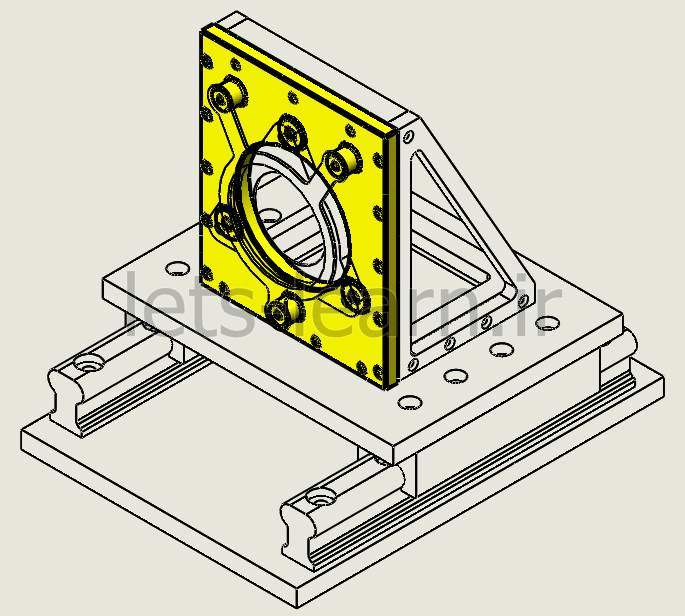

همانطور که در شکل زیر می بینید قطعه بصورت پررنگ تر نشان داده می شود.



برای یادگیری تکنیکهای ایجاد نقشه در سالیدورکس میتوانید در دوره Drawing ما که براساس سرفصل رسمی سالیدورکس تدوین شده است شرکت کنید. برای اطلاعات بیشتر لطفا با تلفن 09331785206 و یا ایمیل amoozesh247@gmail.com تماس حاصل فرمایید.
