استفاده از Automatic Border

در ورژنهای گذشته برای ایجاد border در نقشه از ابزار رسم استفاده می شد و در صورت تغییر زون بندی نیاز به ویرایش مجدد sheet format بود. در ورژن جدید با معرفی Automatic Border این مشکل حل شده است. در این مطلب به بررسی این قابلیت می پردازیم. برای دیدن این مطلب لطفا روی لینک ادامه مطلب کلیک کنید.

automatic border

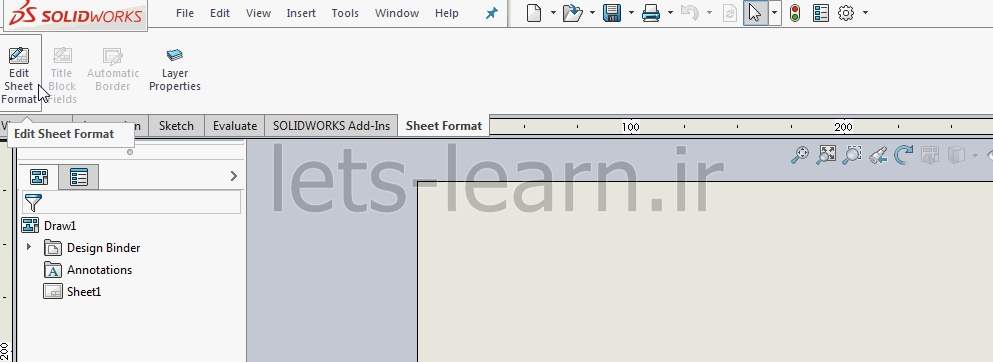

برای استفاده از Automatic Border ابتدا می بایستی وارد محیط Edit Sheet Format شوید.

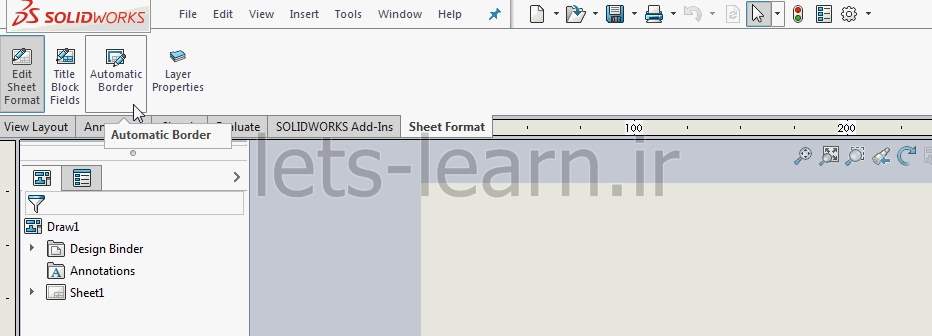

حال دستور Automatic Border را انتخاب کنید.

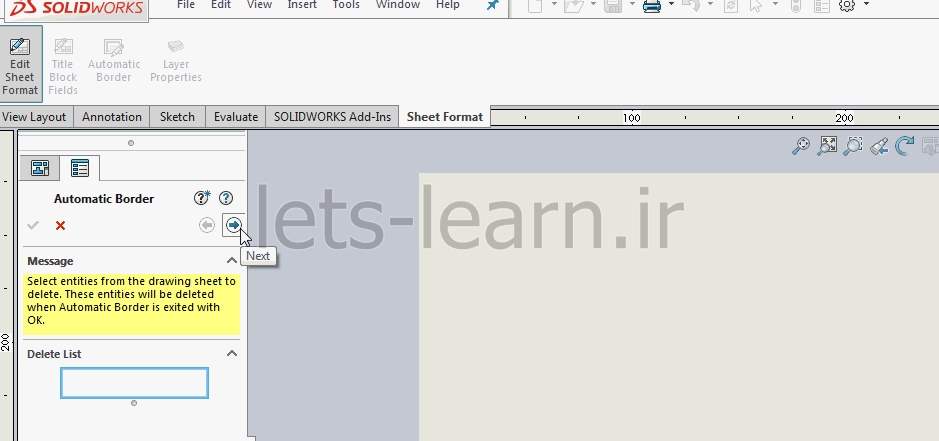

با اجرای این دستور در اولین مرحله اگر در محیط ترسیم هایی وجود دارند ( مانند border قبلی) که می خواهید حذف شوند را انتخاب کرده و روی next کلیک کنید.

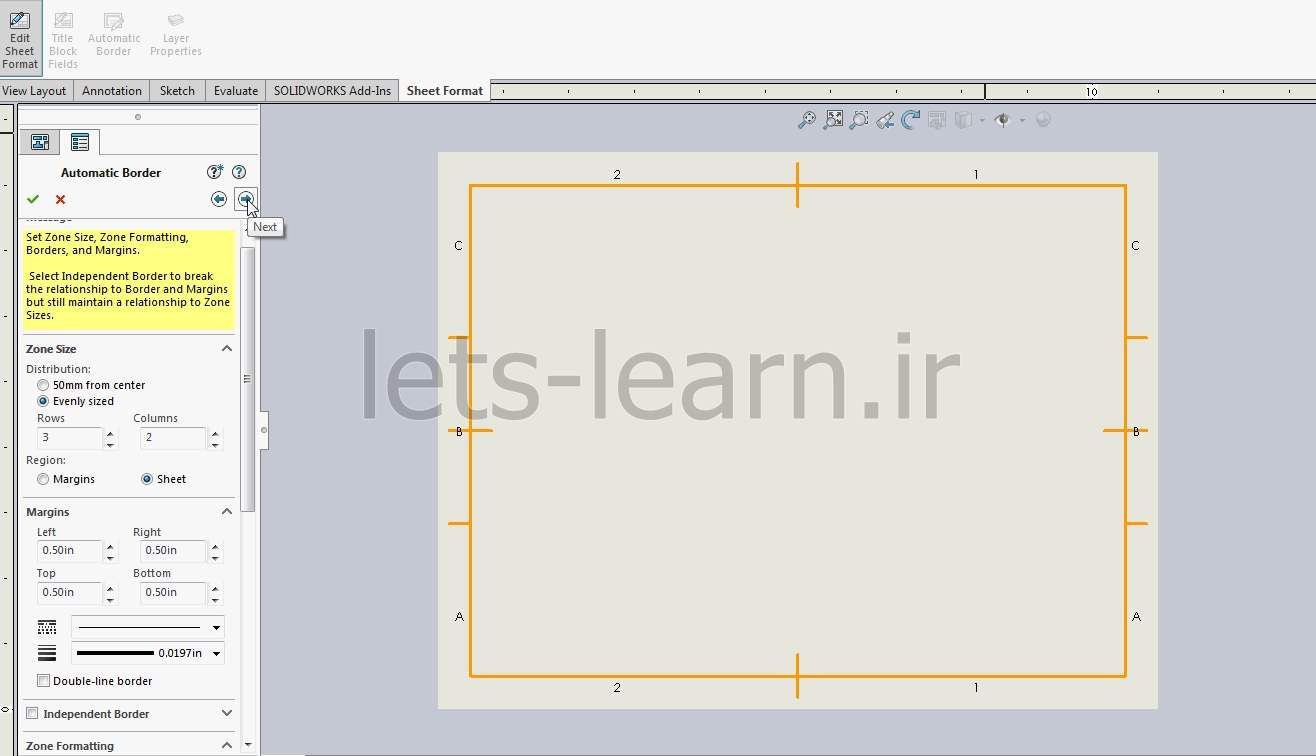

حال می توانید مشخصات Border را از جمله تعداد زون و نوع خط را تعیین کنید.

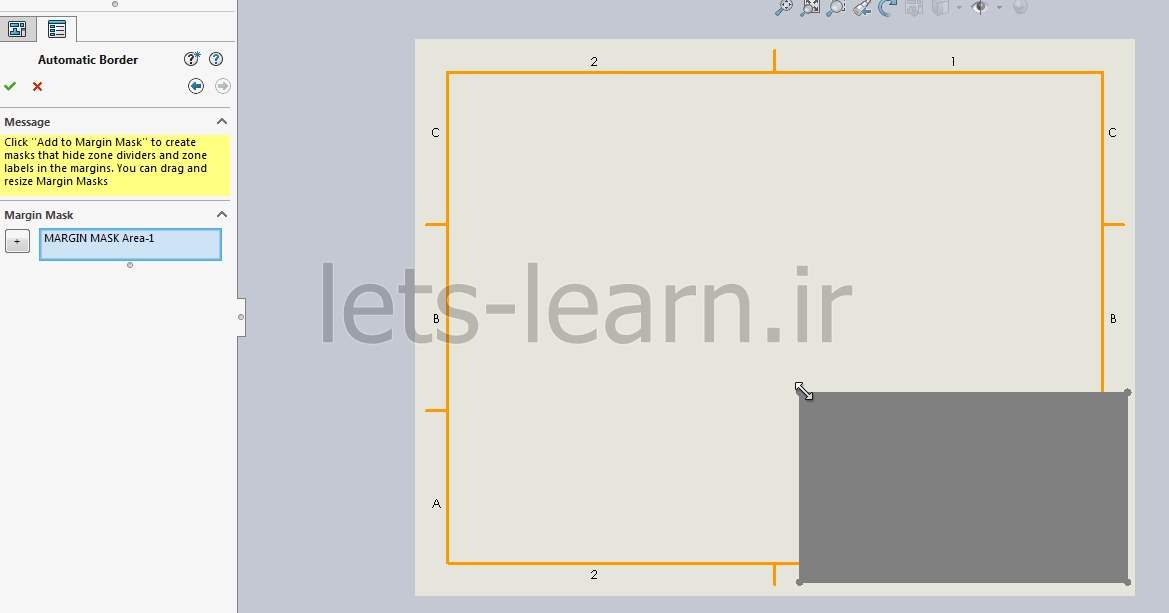

و در انتها می توانید قسمتی از Border را که نمی خواهید اطلاعات مربوط به زون ها نشان داده شود (مثلا قسمتی که برای Title Block اختصاص می دهید) را مشخص کنید.

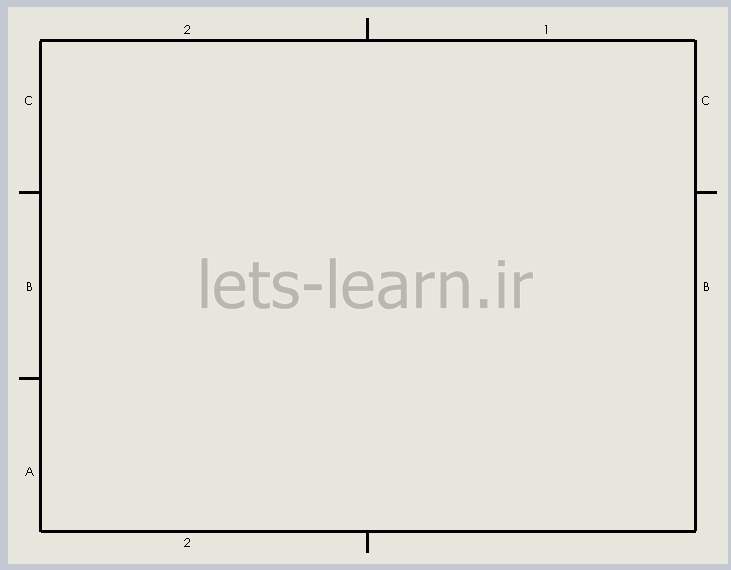

همانطور که می بینید Border نقشه آماده می باشد.



برای یادگیری محیط drawing بصورت پیشرفته میتوانید در دوره Drawing  ما که براساس سرفصل رسمی سالیدورکس تدوین شده است شرکت کنید. برای اطلاعات بیشتر لطفا با تلفن 09331785206 و یا ایمیل amoozesh247@gmail.com  تماس حاصل فرمایید.




نوع مطلب : گام به گام
